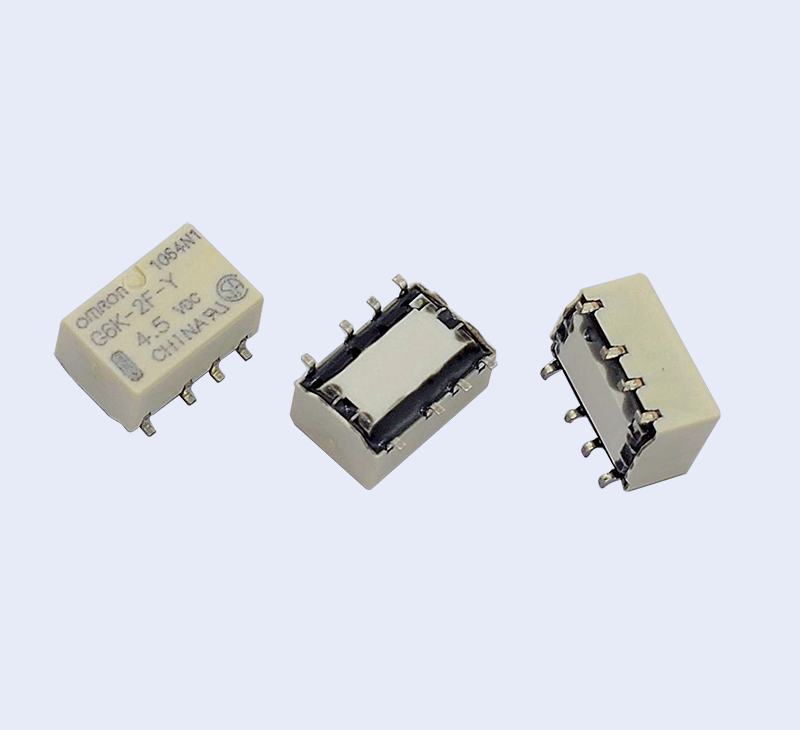

G6K 表面安裝繼電器
實現較小級別的封裝面積與高度5.2mm低高度的表面安裝繼電器
? 高5.2mm×寬6.5mm×長10mm的超s小型，對應高密度封裝
? 實現高度為5.2mm的低高度，封裝效率提高的承諾
? 約0.7g的超輕量型，對應更高速度的封裝
? 實現與本公司以往產品相比70%的低電力消耗100mW的高靈敏度
? 紅外線照射效率極高的端子構造，IRS封裝時端子溫度容易上升， 焊接性能良好（表面安裝端子型）
? 實現線圈接點間耐高壓AC 1,500V、且耐沖擊電壓1.5kV 10×160 μs（Fcc Part68標準）
? 將線圈 接點端子間距離的佳化，還備有耐沖擊電壓達到2.5kV 2×10 μs（TelcoRdia規格對應）的Y系列產品
? 標準型取得UL、CSA規格
| ■ 種類 |
|
●表面安裝繼電器端子型標準型號 |
| ●印刷基板用端子型的標準型號 |
|
線圈額定電壓 | 型號 | 最小包裝單位 | |||||
|---|---|---|---|---|---|---|---|---|
|
單 穩 型 |
塑料密封型 | 2c | G6K-2P | DC3 | 50個/桿裝 | |||
| DC4.5 | ||||||||
| DC5 | ||||||||
| DC12 | ||||||||
| DC 24 | ||||||||
| G6K-2P-Yz | DC3 | |||||||
| DC4.5 | ||||||||
| DC5 | ||||||||
| DC12 | ||||||||
| DC 24 | ||||||||
|
1 繞 組 閉 鎖 型 |
塑料密封型 | 2c | G6KU-2P-Y | DC3 | ||||
| DC4.5 | ||||||||
| DC5 | ||||||||
| DC12 | ||||||||
| DC 24 | ||||||||
| 注1. |
訂購時，請注明線圈額定電壓（V）。 例：G6K-2F DC3 此外，交付時的包裝標記及標注的電壓規格為□□VDC。 |
| 注2. |
訂購帶狀包裝（表面安裝端子型）時，請在型號末尾加上-TR。 此外，帶狀包裝的最小訂貨單位為2卷（最小包裝單位900個×2卷=1,800個）。 |
■ 額定值
|
操作線圈/單穩型 |
?
| 注. |
|
| *1. | 額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。 |
| *2. | 動作特性為線圈溫度+23℃時的值。 |
| *3. | 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 |
|
操作線圈/1繞組閉鎖型 (G6KU-2F-Y、G6KU-2G-Y、G6KU-2P-Y)
|
| 注. |
|
| *1. | 額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。 |
| *2. | 動作特性為線圈溫度+23℃時的值。 |
| *3. | 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 |
■ 開關部（接點部） ? ? ?
|
負載 項目 |
電阻負載 |
| 額定負載 |
AC125V 0.3A DC30V 1A |
| 額定通電電流 | 1A |
| 接點電壓最大值 | AC125V DC60V |
| 接點電流最大值 | 1A |
| 注. | 上述為初始值。 |
| *1. | 測量條件：根據電壓下降法，在DC1V 10mA的條件下。 |
| *2. | ( )內的值為實際值。 |
| *3. | 測量條件：用DC500V兆歐表測量，位置與測量耐壓時相同。 |
| *4. |
該值是開關頻度120次/min時的值，接觸電阻的故障判定值50Ω。 該值根據開關頻率、使用環境的不同會有所變化，請事先確認實際使用條件后再使用。 |
■ 性能
注：
除非另有規定，否則所有尺寸均采用毫米作為單位。
單穩型
G6K-2F
印刷基板加工尺寸
(頂視圖)
尺寸公差:±0.1mm
端子配置/內部連接圖
(頂視圖)
注.請注意線圈極性。
注 1:
一般尺寸公差為±0.3mm。
注 2:
端子間水平差在0.1mm以下。
G6K-2G
印刷基板加工尺寸
(頂視圖)
尺寸公差:±0.1mm
端子配置/內部連接圖
(頂視圖)
注.請注意線圈極性。
注 1:
一般尺寸公差為±0.3mm。
注 2:
端子間水平差在0.1mm以下。

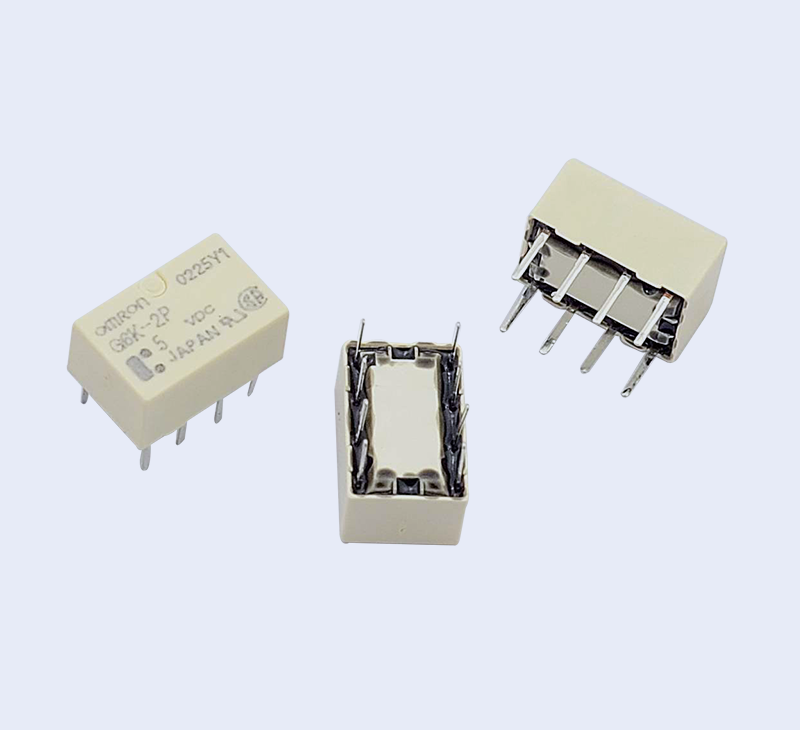

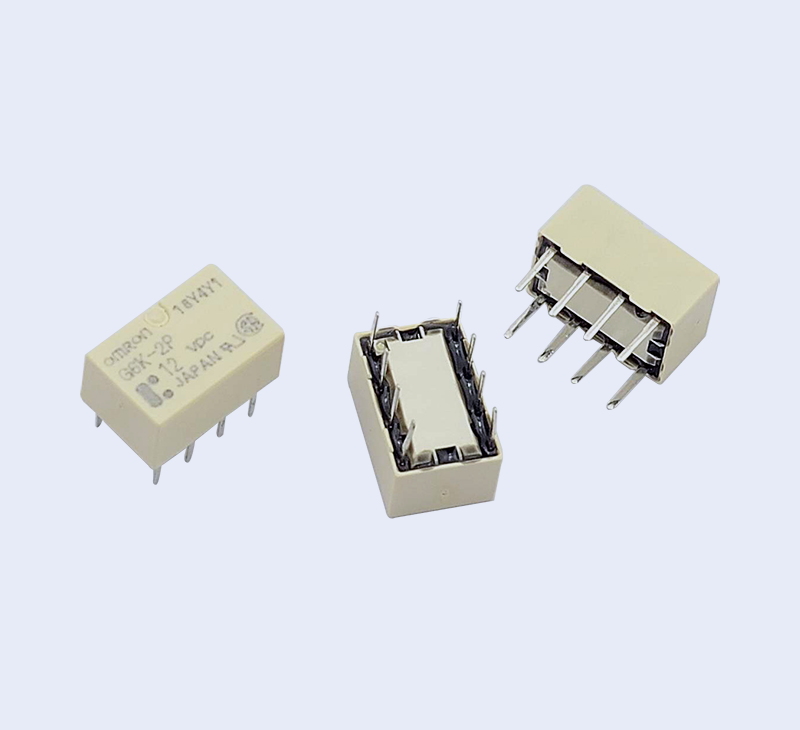

G6K-2P
印刷基板加工尺寸
(底視圖)
尺寸公差:±0.1mm
端子配置/內部連接圖
(底視圖)
注.請注意線圈極性。
注
一般尺寸公差為±0.3mm。
G6K-2F-Y
印刷基板加工尺寸
(頂視圖)
尺寸公差:±0.1mm
端子配置/內部連接圖
(頂視圖)
注.請注意線圈極性。
注 1:
一般尺寸公差為±0.3mm。
注 2:
端子間水平差在0.1mm以下。
G6K-2G-Y
印刷基板加工尺寸
(頂視圖)
尺寸公差:±0.1mm
端子配置/內部連接圖
(頂視圖)
注.請注意線圈極性。
注 1:
一般尺寸公差為±0.3mm。
注 2:
端子間水平差在0.1mm以下。

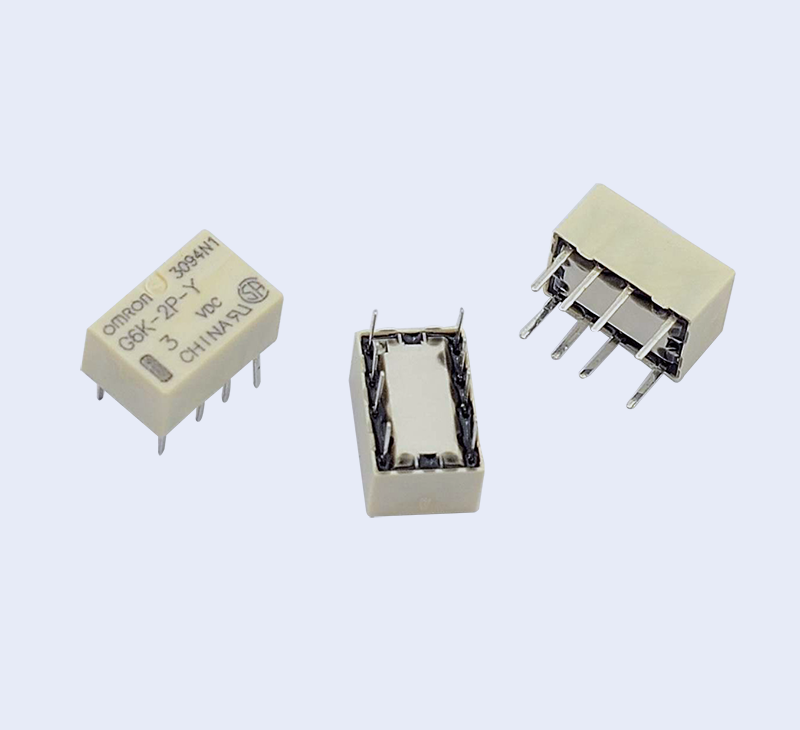

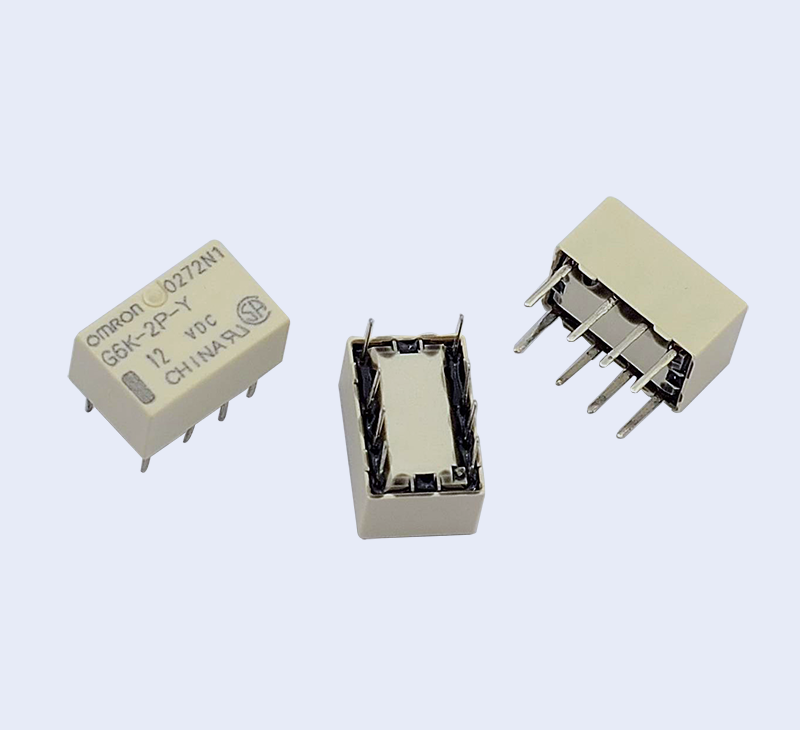

G6K-2P-Y
印刷基板加工尺寸
(底視圖)
尺寸公差:±0.1mm
端子配置/內部連接圖
(底視圖)
注: 注.請注意線圈極性。
注:
一般尺寸公差為±0.3mm。
1繞組閉鎖型
G6KU-2F-Y
印刷基板加工尺寸
(頂視圖)
尺寸公差：:±0.1mm
注.請注意線圈極性。
注 1:
一般尺寸公差為±0.3mm。
注 2:
端子間水平差在0.1mm以下。
G6KU-2G-Y
印刷基板加工尺寸
(頂視圖)
尺寸公差:±0.1mm
注.請注意線圈極性。
注 1:
一般尺寸公差為±0.3mm。
注 2:
端子間水平差在0.1mm以下。
G6KU-2P-Y
印刷基板加工尺寸
(底視圖)
尺寸公差:±0.1mm
端子配置/內部連接圖
(底視圖)
注.請注意線圈極性。
注:
一般尺寸公差為±0.3mm。
