| 型號 | 原件型 | 外觀 |
|---|---|---|

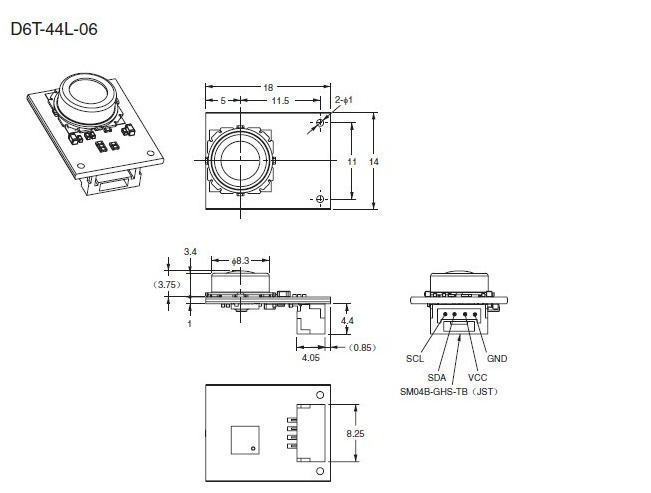

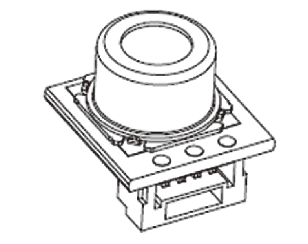

| D6T-44L-06/06H | 4×4 |  |
| D6T-8L-09/09H | 1×8 |  |
| D6T-1A-01 | 1×1 | |
| D6T-1A-02 | ||
| D6T-32L-01A | 32×32 |  |
型號
D6T-44L-06/06H
D6T-8L-09/09H
D6T-1A-01
D6T-1A-02
D6T-32L-01A
電源電壓
DC4.5V~5.5V
保存溫度范圍
?10 ～ 60°C
?20 ～ 80°C
?40 ～ 80°C
?20 ～ 80°C
使用溫度范圍
0 ～ 50°C
0 ～ 60°C
?10 ～ 70°C
儲存濕度范圍*
85% 以下.
95% 以下.
使用濕度范圍*
20% ～ 85%
20% ～ 95%
| 名稱 | 端子 | 功能 | 備注 |
|---|---|---|---|
| GND | 1 | 接地 | – |
| VCC | 2 | 正電源電壓輸入 | – |
| SDA | 3 | 串行數據輸入輸出線 | 請將開漏、SDA連接至上拉電阻。 |
| SCL | 4 | 串行時鐘輸入 | 請將開漏、SCL連接至上拉電阻。 |
●關于安裝
· 根據周圍環境和安裝位置，傳感器可能無法發揮前述特性，采用時應對此有充分的理解和考慮，請在使用貴公司實際設備進行事前評估的基礎上使用。
●關于使用環境
· 不可在鏡頭容易沾染塵埃、油污的環境下使用，否則會導致無法正確測量溫度。
· 不可在以下環境使用。
· 會沾染水分、油污的場所
· 室外
· 陽光直射的場所
· 有腐蝕性氣體（氯氣、硫化氣體、氨氣等）的場所
· 溫度變化劇烈的場所
· 可能會結冰、凝露的場所
· 振動、沖擊影響較大的場所
●關于噪聲對策
· 本產品未配備保護電路，因此即使短瞬間也絕對不可施加超過最大額定值的電氣負載，否則會導致電路損壞。此外，應根據需要設置保護電路以確保不超過絕對最大額定值。
· 應盡可能設置在遠離產生高頻的設備（高頻焊接器、高頻縫紉機等）和產生浪涌電流的機器的地方。
· 應在產生噪聲的周邊設備（特別是電機、變壓器、螺線管、電磁線圈等具有電感成分的物體）上安裝浪涌電流吸收器或噪聲過濾器。
· 為防止感應噪聲，主體的連接器的配置應與高電壓、大電流的動力線分離配線。使用屏蔽線等方法也有屏蔽噪聲的效果。
· 使用開關式穩壓器時，可能會因為電源的開關噪聲而發生誤動作，應在事先確認的基礎上使用。
●關于使用
· 本產品為精密設備，掉落或受到過度沖擊、受力可能會造成故障或特性變化，應避免其掉落或?qū)B接器部施加超過必要的力。請勿使用掉落過的產品。
· 應采取防靜電措施。
· 應在設備電源切斷的狀態下進行傳感器的設置。如果在電源接通的狀態下進行作業，可能會造成誤動作等。
· 應牢固固定，以免光軸偏移。

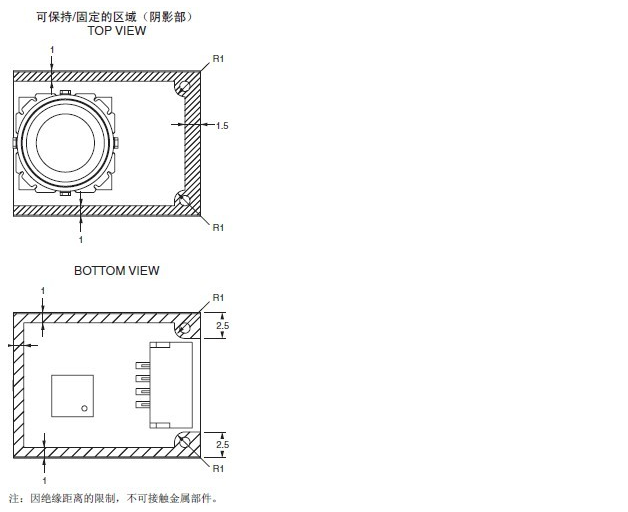

· 應在平面上安裝。安裝面有高度差等時，傳感器會變形，從而造成無法正確測量。
· 不可使用螺釘進行安裝。否則會導致基板的保護層剝離。安裝時應注意避免保護層剝離。
· 安裝后必須進行動作確認。
· 應使用指定的連接器（JST公司制造的GHR-04）牢固連接，以免脫落。此外，對連接器連接端子直接進行焊接可能會造成故障。
· 配線時不可搞錯端子的極性，否則會導致故障。
· 不可拆解。
