種類
| 3A | 1A | 0.1A | 5 A | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
一般型 1.47N {150gf} |
低負荷動作型 0.74 N {75 gf} |
一般型 1.47N {150gf} |
低負荷動作型 0.74 N {75 gf} |
一般型 1.47 N {150 gf} | ||||||
|
針狀按鈕型 | 印刷基板用端子（直型） | D2F | D2F-F | D2F-01 | D2F-01F | D2F-5 | ||||

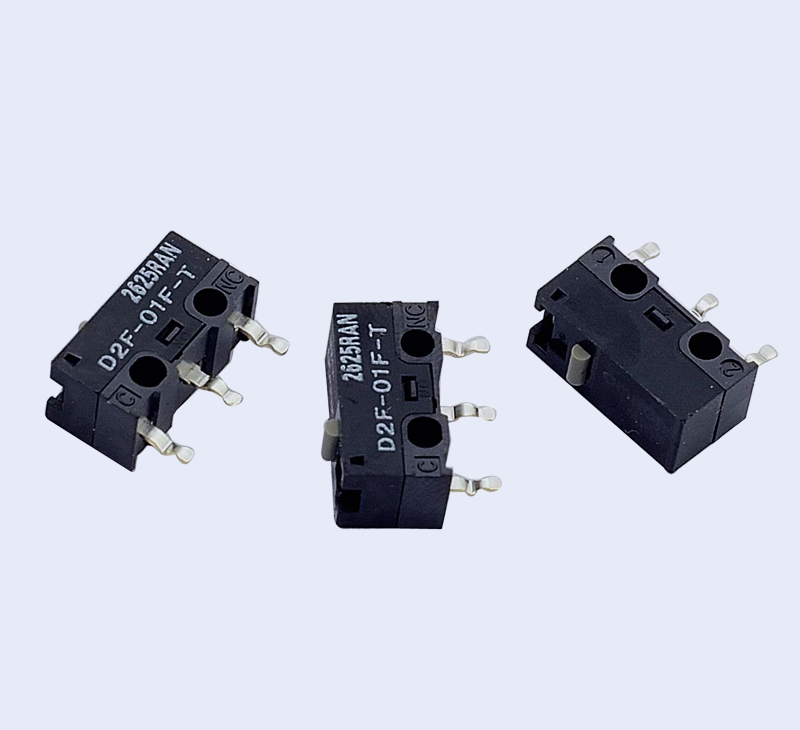

| 印刷基板用獨立端子 | D2F-T | D2F-F-T | D2F-01-T | D2F-01F-T | - | |||||
| 印刷基板用端子（右角型） | D2F-A | D2F-F-A | D2F-01-A | D2F-01F-A | ||||||
| 印刷基板用端子（左角型） | D2F-A1 | D2F-F-A1 | D2F-01-A1 | D2F-01F-A1 | ||||||
| 焊接端子 | D2F-D3 | D2F-F-D3 | D2F-01-D3 | D2F-01F-D3 | ||||||
| 焊接小型端子 | D2F-D | D2F-F-D | D2F-01-D | D2F-01F-D | ||||||
|

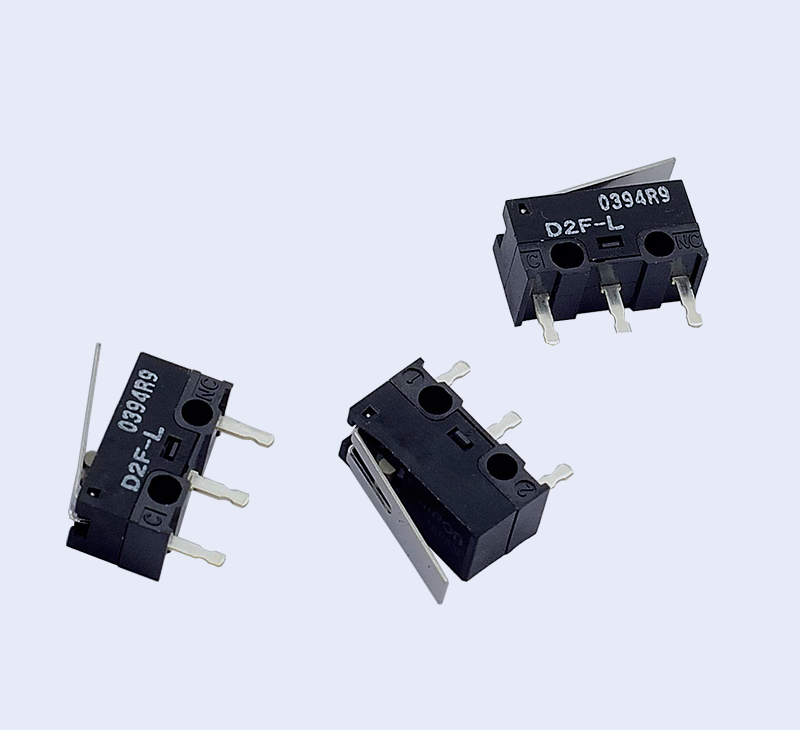

擺桿型 | 印刷基板用端子（直型） | D2F-L | D2F-FL | D2F-01L | D2F-01FL | D2F-5L | ||||
| 印刷基板用獨立端子 | D2F-L-T | D2F-FL-T | D2F-01L-T | D2F-01FL-T | - | |||||
| 印刷基板用端子（右角型） | D2F-L-A | D2F-FL-A | D2F-01L-A | D2F-01FL-A | ||||||
| 印刷基板用端子（左角型） | D2F-L-A1 | D2F-FL-A1 | D2F-01L-A1 | D2F-01FL-A1 | ||||||

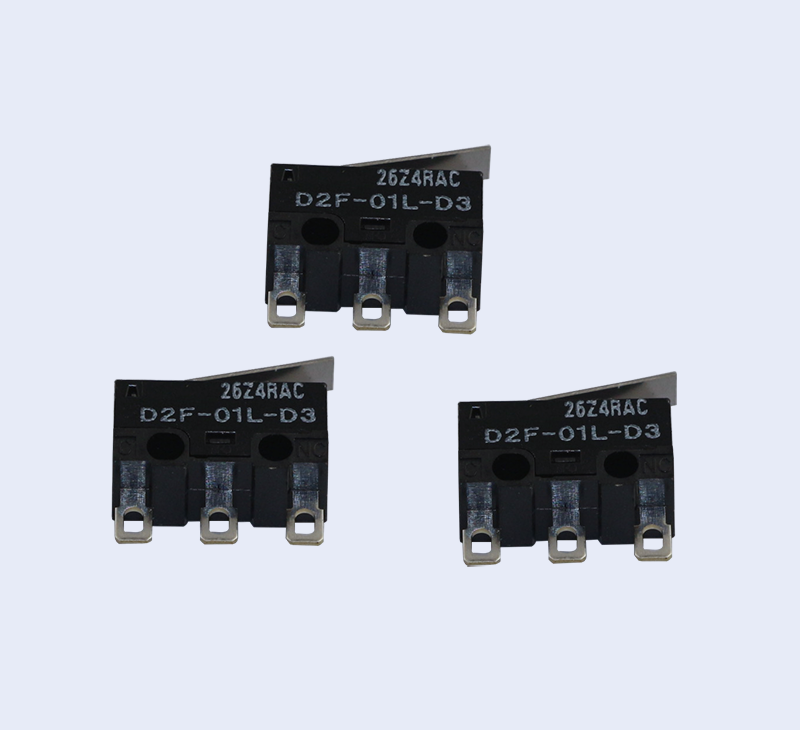

| 焊接端子 | D2F-L-D3 | D2F-FL-D3 | D2F-01L-D3 | D2F-01FL-D3 | ||||||

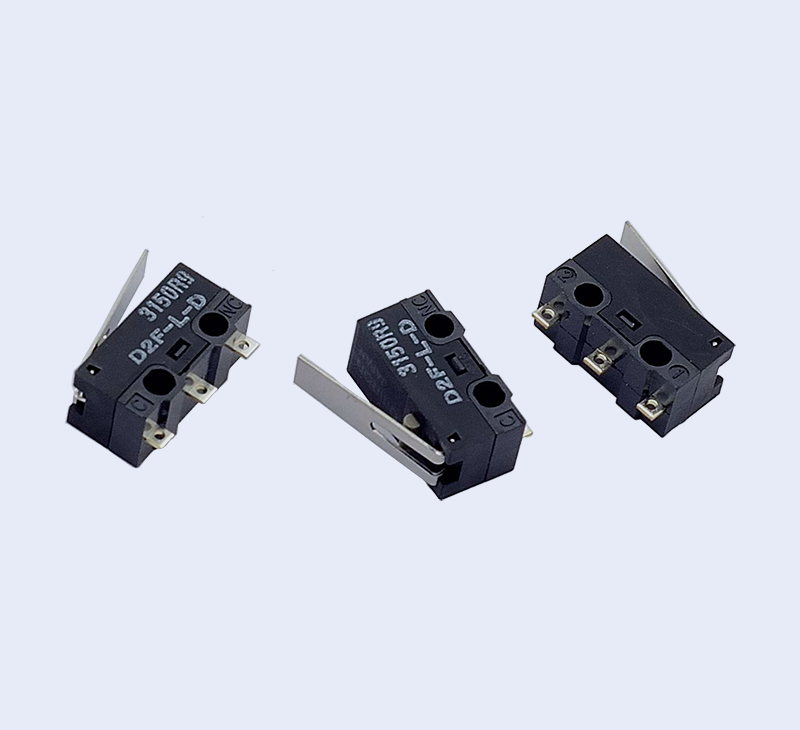

| 焊接小型端子 | D2F-L-D | D2F-FL-D | D2F-01L-D | D2F-01FL-D | ||||||
|
滾珠擺桿型 | 印刷基板用端子（直型） | D2F-L2 | D2F-FL2 | D2F-01L2 | D2F-01FL2 | - | ||||
| 印刷基板用獨立端子 | D2F-L2-T | D2F-FL2-T | D2F-01L2-T | D2F-01FL2-T | ||||||
| 印刷基板用端子（右角型） | D2F-L2-A | D2F-FL2-A | D2F-01L2-A | D2F-01FL2-A | ||||||
| 印刷基板用端子（左角型） | D2F-L2-A1 | D2F-FL2-A1 | D2F-01L2-A1 | D2F-01FL2-A1 | ||||||
| 焊接端子 | D2F-L2-D3 | D2F-FL2-D3 | D2F-01L2-D3 | D2F-01FL2-D3 | ||||||

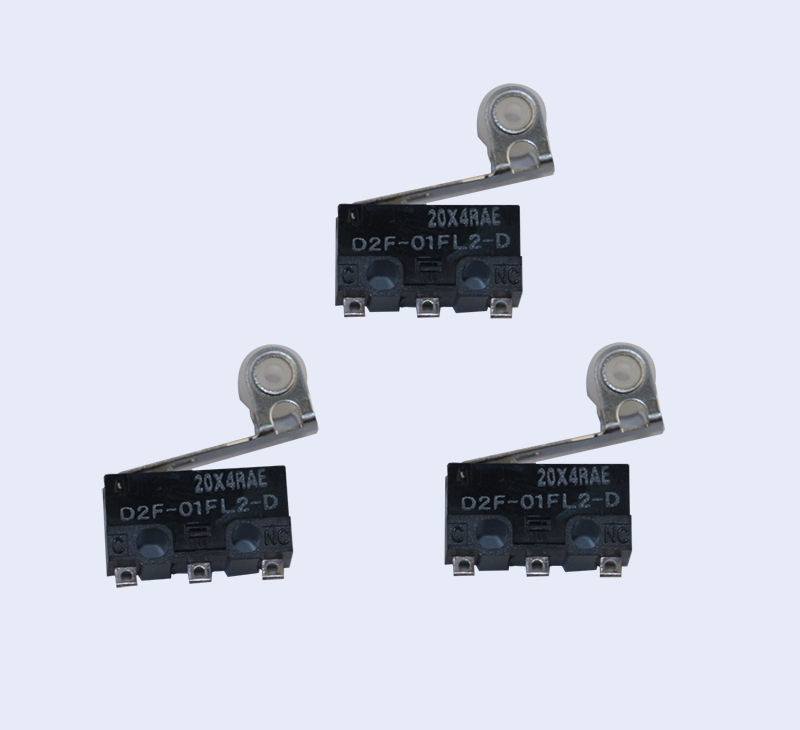

| 焊接小型端子 | D2F-L2-D | D2F-FL2-D | D2F-01L2-D | D2F-01FL2-D | ||||||
|
R型擺桿型 (R1.3) | 印刷基板用端子（直型） | D2F-L3 | D2F-FL3 | D2F-01L3 | D2F-01FL3 | D2F-5L3 | ||||
| 印刷基板用獨立端子 | D2F-L3-T | D2F-FL3-T | D2F-01L3-T | D2F-01FL3-T | - | |||||
| 印刷基板用端子（右角型） | D2F-L3-A | D2F-FL3-A | D2F-01L3-A | D2F-01FL3-A | ||||||
| 印刷基板用端子（左角型） | D2F-L3-A1 | D2F-FL3-A1 | D2F-01L3-A1 | D2F-01FL3-A1 | ||||||
| 焊接端子 | D2F-L3-D3 | D2F-FL3-D3 | D2F-01L3-D3 | D2F-01FL3-D3 | ||||||
| 焊接小型端子 | D2F-L3-D | D2F-FL3-D | D2F-01L3-D | D2F-01FL3-D | ||||||
|
R型擺桿型 (R2.5) | 印刷基板用端子（直型） | D2F-L30 | D2F-FL30 | D2F-01L30 | D2F-01FL30 | - | ||||
| 印刷基板用獨立端子 | D2F-L30-T | D2F-FL30-T | D2F-01L30-T | D2F-01FL30-T | ||||||
| 印刷基板用端子（右角型） | D2F-L30-A | D2F-FL30-A | D2F-01L30-A | D2F-01FL30-A | ||||||
| 印刷基板用端子（左角型） | D2F-L30-A1 | D2F-FL30-A1 | D2F-01L30-A1 | D2F-01FL30-A1 | ||||||
| 焊接端子 | D2F-L30-D3 | D2F-FL30-D3 | D2F-01L30-D3 | D2F-01FL30-D3 | ||||||
| 焊接小型端子 | D2F-L30-D | D2F-FL30-D | D2F-01L30-D | D2F-01FL30-D | ||||||
接觸規格
SPDT
| D2F系列 | D2F-01系列 | ||||||
|---|---|---|---|---|---|---|---|---|
| 1.47N(一般型) | 0.74N(低負荷動作型) | 1.47N(一般型) | 0.74N(低負荷動作型) | |||||
| 阻性負載 | ||||||||
| AC125V | 3A | 1A | — | |||||
| DC 30V | 2A | 0.5A | 0.1A | |||||
| 注. | 上述額定值是在下面條件下測得的數據。 |
| (1) | 環境溫度：20±2℃ |
| (2) | 環境濕度：65±5%RH |
| (3) | 操作頻率：30次/min |
| 型號 | D2F系列 | |||
|---|---|---|---|---|
項目 | D2F-01系列 | 0.74N（低負載型） | 1.47N（一般型） | |
| 容許操作速度 | 針狀按鈕型：1mm～500mm/s、擺桿型：5mm～500mm/s | |||
| 容許操作頻率 | 機械 | 針狀按鈕型：200次/min、擺桿型：100次/min | ||
| 電氣 | 30次/min以下 | |||
| 絕緣電阻 | 100MΩ以上（DC500V絕緣電阻計） | |||
| 接觸電阻（初期值） | 100mΩ以下 | 50m Ω以下 | 30mΩ以下 | |
| 耐電壓 | 同極端子之間 | AC600V 50/60Hz 1min | ||
| 帶電金屬部與地之間 | AC1,500V 50/60Hz 1min | |||
| 各端子與非帶電金屬部之間 | AC1,500V 50/60Hz 1min | |||
| 振動＊1 | 誤動作 | 頻率10～55Hz 雙振幅1.5mm | ||
| 沖擊＊1 | 耐久 | 最大1000m/s2 | ||
| 誤動作 | 最大300m/s2 | |||
| 壽命＊2 | 機械 | 100萬次以上（60次/min） | ||
| 電氣 | 10萬次以上（30次/min） | 3萬次以上（30次/min） | ||
| 保護結構 | IEC IP40 | |||
| 使用環境溫度 | -25～+85℃ 60%RH以下（無結冰、無凝露） | |||
| 使用環境濕度 | 85%RH以下（+5～+35℃時） | |||
| 重量 | 約0.5g（針狀按鈕型的情況） | |||
| 注. | 上述數值為初始值。 |
| *1. | 在針狀按鈕型中為自由位置和總行程位置的數值，擺桿型時是總行程位置的數值。 接點的閉路或開路在1ms以內。 |
| *2. | 關于試驗條件請另行查詢。 |
外形尺寸 針狀按鈕型D2FD2F-01D2F-FD2F-01FD2F-5
型號
D2F- D2F-01 D2F-5
D2F-F D2F-01F
OF 最大RF 最小
1.47 N {150 gf}0.20 N {20 gf}
0.74 N {75 gf}0.05 N {5 gf}
PT 最大OT 最小MD 最大
0.5 mm0.25 mm0.12 mm
OP
5.5±0.3mm (單位: mm) 注: 1. 上述外形尺寸圖中，未注公差為±0.4mm。 2. 動作特性為向A方向 ().動作時的情況。 | |
| 擺桿型D2F-LD2F-01LD2F-FLD2F-01FLD2F-5L 型號 D2F-L D2F-01L D2F-5L D2F-FL D2F-01FL OF 最大RF 最小 0.78 N {80 gf}0.05 N {5 gf} 0.25 N {25 gf}0.02 N {2 gf} OT 最小MD 最大 0.55 mm0.5 mm FP 最大 OP 10 mm 6.8±1.5mm | |
| R形擺桿型(R1.3)D2F-L3D2F-01L3D2F-FL3D2F-01FL3D2F-5L3 型號 D2F-L3 D2F-01L3 D2F-5L3 D2F-FL3 D2F-01FL3 OF 最大RF 最小 0.78 N {80 gf}0.05 N {5 gf} 0.39 N {40 gf}0.02 N {2 gf} OT 最小MD 最大 0.5 mm0.45 mm FP 最大 OP 13 mm 8.5±1.2mm | |
| R形擺桿型 (R2.5)D2F-L30D2F-01L30D2F-FL30D2F-01FL30 型號 D2F-L30 | |
