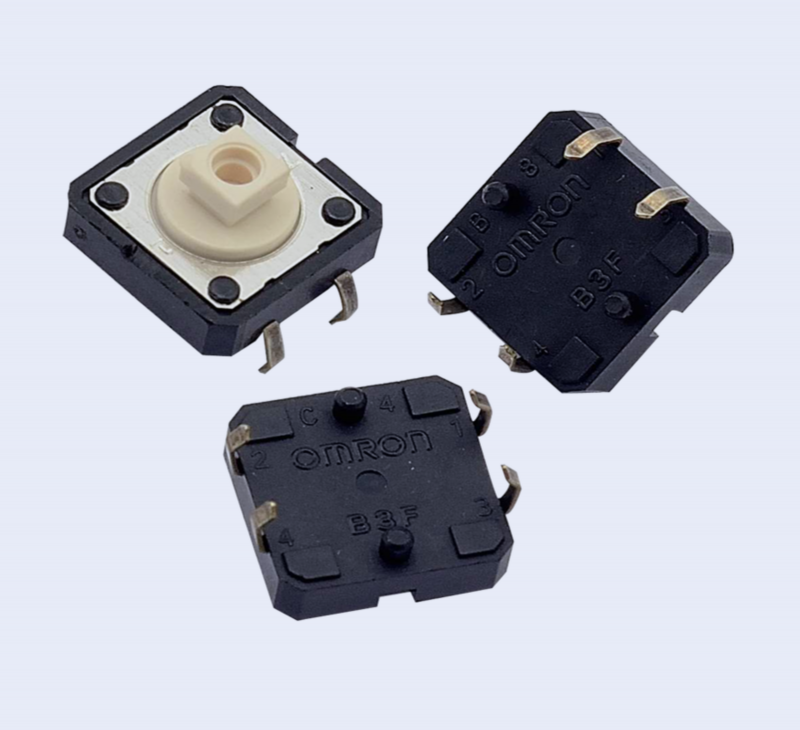

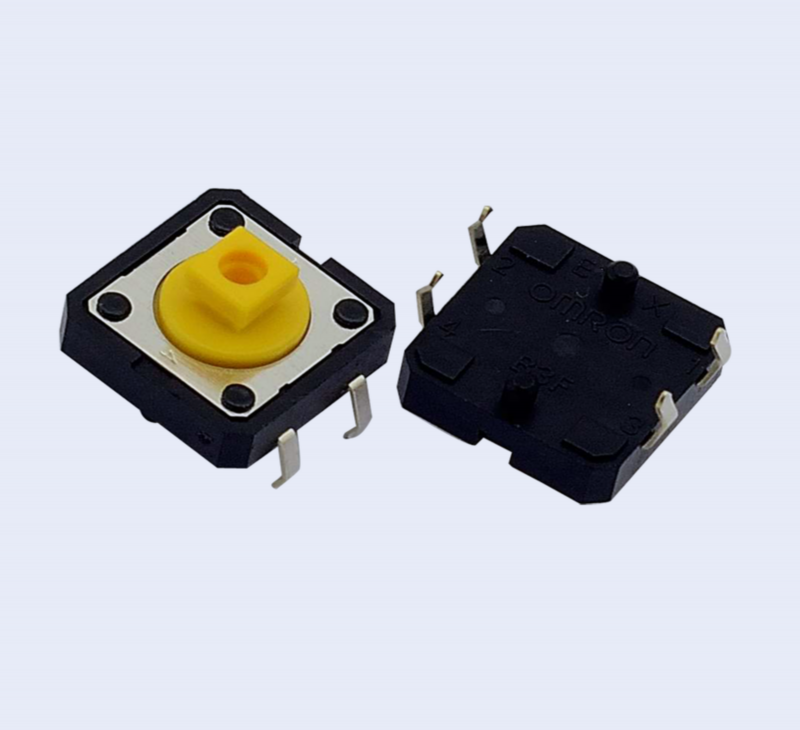

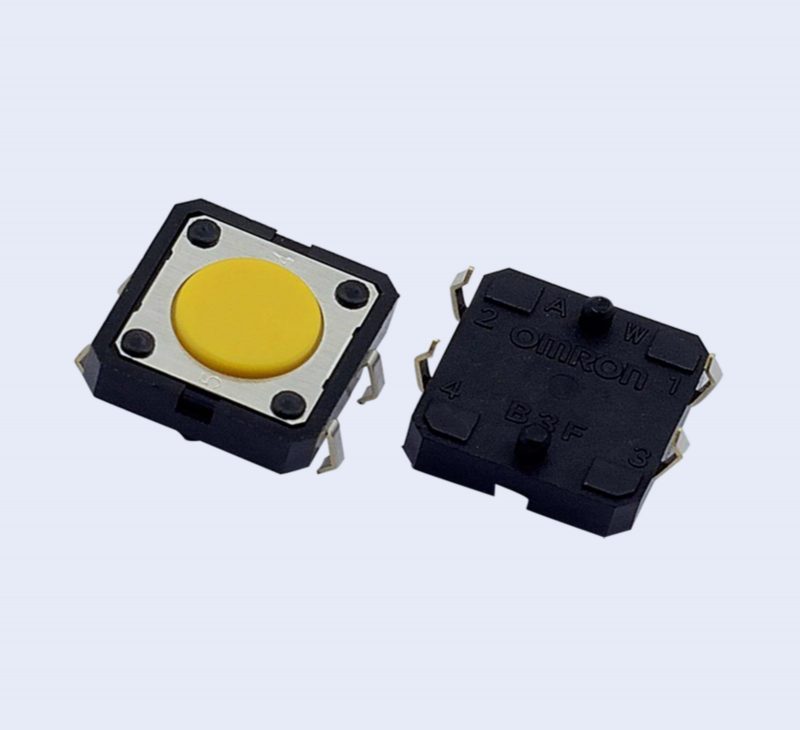

B3F-4000系列歐姆龍輕觸式開關

B3F 輕觸式開關 基板插入安裝型，6mm方形、12mm方形及橫向操作型、鍍金接點、徑向帶裝型等，品種齊全 ? 實現輕快的按觸感及高壽命 ? 備有可用于通用的徑向帶狀部件插入機的帶狀規格 ? 備有可以在長時間內保持穩定接觸和絕緣的鍍金型 ? 凸型頂塊上可以安裝鍵頂(B32系列)。 B3F 基板插入安裝型，6mm方形、12mm方形及橫向操作型、鍍金接點、

立即咨詢技術資料下載

種類
6mm方形

型號	接點材質	柱塞的種類	高度	動作力	柱塞顏色	袋裝
型號	接點材質	柱塞的種類	高度	動作力	柱塞顏色	無接地端子	最小包裝單位	有接地端子	最小包裝單位
標準型 B3F-1000系列	鍍銀	（平型）	4.3mm	0.98N {100gf}	象牙色	B3F-1000	100個	B3F-1100	100個
				1.47N {150gf}	黃	B3F-1002		B3F-1102
				2.55N {260gf}	橙	B3F-1005		B3F-1105
				4.9N {500gf}	紅	B3F-1006		-
			5.0mm	0.98N {100gf}	黑	B3F-1020		B3F-1120
				1.47N {150gf}	灰	B3F-1022		B3F-1122
				2.55N {260gf}	粉紅	B3F-1025		B3F-1125
				4.9N {500gf}	藍	B3F-1026		-
			5.0mm (7.5mm節距)	0.98N {100gf}	黑	-		B3F-1110
			7.0mm	0.98N {100gf}	黑	B3F-1060		-
			7.0mm	1.47N {150gf}	黃	B3F-1062		-
			9.5mm	0.98N {100gf}	黑	B3F-1070		-
				1.47N {150gf}	黃	B3F-1072		-
				2.55N {260gf}	橙	B3F-1075		-
		凸型	7.3mm	0.98N {100gf}	象牙色	B3F-1050		B3F-1150
				1.47N {150gf}	黃	B3F-1052		B3F-1152
				2.55N {260gf}	橙	B3F-1055		B3F-1155
				4.9N {500gf}	紅	B3F-1056		-
橫向操作型 B3F-3000系列	鍍銀	平型	3.15mm	0.98N {100gf}	象牙色	-		B3F-3100
				1.47N {150gf}	黃	-		B3F-3102
				2.55N {260gf}	橙	-		B3F-3105
			3.85mm	0.98N {100gf}	黑	-		B3F-3120
				1.47N {150gf}	灰	-		B3F-3122
				2.55N {260gf}	粉紅	-		B3F-3125
		凸型	6.15mm	0.98N {100gf}	象牙色	-		B3F-3150
				1.47N {150gf}	黃	-		B3F-3152
				2.55N {260gf}	橙	-		B3F-3155
高可靠型鍍金型 B3F-1000-G系列	鍍金	平型	4.3mm	1.76N {180gf}	黃	B3F-1002-G		B3F-1102-G
			5.0mm		灰	B3F-1022-G		B3F-1122-G
			7.0mm		黃	B3F-1062-G (見備注)		-
			9.5mm		黃	B3F-1072-G (見備注)		-
高可靠型鍍金型橫向操作型 B3F-3000-G系列		凸型	7.3mm		黃	B3F-1052-G		-
高可靠型鍍金型橫向操作型 B3F-3000-G系列		平型	3.85mm		灰	-		B3F-3122-G (見備注)

注.訂購數量必須為100個的整數倍。

12mm方形

型號	接點材質	柱塞的種類 (或LED顏色)	高度	動作力	柱塞顏色	袋裝(100個開關為單位)
型號	接點材質	柱塞的種類 (或LED顏色)	高度	動作力	柱塞顏色	無接地端子	最小包裝單位	有接地端子	最小包裝單位
標準型 B3F-4000系列	鍍銀	平型	4.3mm	1.27N {130gf}	象牙色	B3F-4000	100個	B3F-4100	100個
		平型	4.3mm	2.55N {260gf}	黃	B3F-4005		B3F-4105
		凸型	7.3mm	1.27N {130gf}	象牙色	B3F-4050		B3F-4150
		凸型	7.3mm	2.55N {260gf}	黃	B3F-4055		B3F-4155
長壽型 B3F-5000系列	鍍銀	平型	4.3mm	1.27N {130gf}	藍	B3F-5000		B3F-5100
長壽型 B3F-5000系列	鍍銀	凸型	7.3mm	1.27N {130gf}	藍	B3F-5050		B3F-5150
高信賴型鍍金型 B3F-5001系列	鍍金	平型	4.3mm	1.27N {130gf}	藍	B3F-5001		B3F-5101
高信賴型鍍金型 B3F-5001系列	鍍金	凸型	7.3mm	1.27N {130gf}	藍	B3F-5051		B3F-5151

注.訂購數量必須為100個的整數倍。

6mm方形柱塞型(壓花帶裝規格)

型號

接點材質

柱塞的種類

高度

動作力

柱塞顏色

徑向帶裝

無接地端子

最小包裝單位

有接地端子

最小包裝單位

柱塞型
B3F-6000系列

鍍銀

平型

4.3mm

0.98N {100gf}

象牙色

B3F-6000

1,000個

B3F-6100

1,000個

1.47N {150gf}

黃

B3F-6002

B3F-6102

5.0mm

0.98N {100gf}

黑

B3F-6020

B3F-6120

1.47N {150gf}

灰

B3F-6022

B3F-6122

凸型

7.3mm

0.98N {100gf}

象牙色

B3F-6050

B3F-6150

額定值/性能

額定值（阻性負載）	DC3～24V 1～50mA（B3F-G系列：DC3V～24V 100μA～50mA）
最小適用負載（參考值）	DC1V 10μA
使用環境溫度	-25～+70℃，60％RH以下（無結冰、無凝露）
使用環境濕度	35～85%RH（+5～+35℃）
接點結構	1a常開接點
接觸電阻（初始值）	100mΩ以下
絕緣電阻	100MΩ以上（DC250V絕緣電阻計）
耐電壓	AC500V 50/60Hz 1min
震蕩時間	5ms以下
振動	誤動作：頻率10～55Hz 雙振幅1.5mm
沖擊	耐久：最大1,000m/s2 誤動作：100m/s2
壽命	B3F-1000, B3F-3000, B3F-6000: 1,000,000次以上(OF: 0.98N {100gf}) (B3F-1070: 500,000次以上) 300,000次以上(OF: 1.47N {150gf}) 100,000次以上(OF: 2.55N {260gf}) 50,000次以上(OF: 4.9N {500gf}) B3F-4000: 3,000,000次以上(OF: 1.27N {130gf}) 1,000,000次以上(OF: 2.55N {260gf}) B3F-5000/5001: 10,000,000次以上 B3F-G: 300,000次以上
重量	6mm方形：約0.25g 12mm方形：約0.85g（標準數值）開孔形：約0.25g
保護結構	IEC IP00
清洗	不可

外形尺寸
(單位：mm)

注.

BOTTOM VIEW 中"OMRON"的標識在正常狀態下（見右圖），端子編號如右圖。（橫壓型和徑向型除外）

6mm方形

標準型、平型（無接地端子）

B3F-1000, B3F-1002, B3F-1005, B3F-1006
B3F-1020 (見備注), B3F-1022 (見備注),
B3F-1025 (見備注), B3F-1026 (見備注)
B3F-1002-G, B3F-1022-G (見備注)

注：B3F-1020、B3F-1022、B3F-1025、B3F-1026、B3F-1022-G高度在5±0.2mm

標準型、平型（有接地端子、間距6.5mm）

B3F-1100, B3F-1102, B3F-1105
B3F-1120 (見備注), B3F-1122 (見備注)
B3F-1125 (見備注)
B3F-1102-G, B3F-1122-G (見備注)

注：B3F-1120、B3F-1122、B3F-1125、B3F-1122-G高度在5±0.2mm

標準型、平型（有接地端子、間距7.5mm）

B3F-1110

標準型、平型（無接地端子）

B3F-1060, B3F-1062, B3F-1062-G

注. 上述外形尺寸圖中，未注公差為±0.4mm。開關本體上沒有標明端子編號。

標準型、平型（無接地端子）

B3F-1070, B3F-1072, B3F-1075, B3F-1072-G

標準型、凸型（無接地端子）

B3F-1050, B3F-1052
B3F-1055, B3F-1056
B3F-1052-G

標準型、凸型（有接地端子）

B3F-1150, B3F-1152, B3F-1155

橫向操作型、平型

B3F-3100, B3F-3102, B3F-3105

橫向操作型、平型(高度3.85m)

B3F-3120, B3F-3122, B3F-3125, B3F-3122-G

橫向操作型、凸型

B3F-3150, B3F-3152, B3F-3155

12mm方形

標準型、長壽命型、高信賴型
平型（無接地端子）

B3F-4000, B3F-4005,
B3F-5000, B3F-5001

標準型、長壽命型、高信賴型
平型（有接地端子）

B3F-4100, B3F-4105,
B3F-5100, B3F-5101

標準型、長壽命型、高信賴型
凸型（無接地端子）

B3F-4050, B3F-4055,
B3F-5050, B3F-5051

標準型、長壽命型、高信賴型
凸型（有接地端子）

B3F-4150, B3F-4155,
B3F-5150, B3F-5151

注.1

BOTTOM VIEW 中"OMRON"的標識在正常狀態下（見右圖），端子編號如右圖。

6mm方形柱塞型（袋裝規格）

平型(無接地端子)

B3F-6000, B3F-6002

注.帶子的方向隨機為A面或B面

平型(有接地端子)

B3F-6100, B3F-6102

平型(無接地端子)

B3F-6020, B3F-6022

注.帶子的方向隨機為A面或B面

平型（有接地端子）

B3F-6120, B3F-6122

凸型（無接地端子）

B3F-6050, B3F-6052

注.帶子的方向隨機為A面或B面

凸型（有接地端子）

B3F-6150, B3F-6152

動作特性


動作力 (OF)

項目

B3F-1000, B3F-3000, B3F-6000

B3F-4000, B3F-5000

B3F-G

0.98N

1.47N

2.55N

4.9N

1.27N

2.55N

1.76N

B3F-1

0
B3F-3

0
B3F-6

B3F-1

2
B3F-3

2
B3F-6

B3F-1

5
B3F-3

B3F
-10

B3F-4

0
B3F-5

B3F
-4

B3F-1

2-G
B3F-3

2-G

動作力
(OF)

0.98±0.29N
{100±30gf}

1.47±0.49N
{150±50gf}

2.55±0.69N
{260±70gf}

4.9±1.47N
{500±150gf}

1.27±0.49N
{130±50gf}

2.55±0.69N
{260±70gf}

1.76±0.49N
{180±50gf}

回復力
(RF)

最小0.2N
{20gf}

最小0.49N
{50gf}

最小0.7N
{70gf}

最小0.29N
{30gf}

最小0.49N
{50gf}

預行程(PT)

	0.25	+0.2	mm
		-0.1

	0.3	+0.2	mm
		-0.1

	0.25	+0.2	mm
		-0.1
