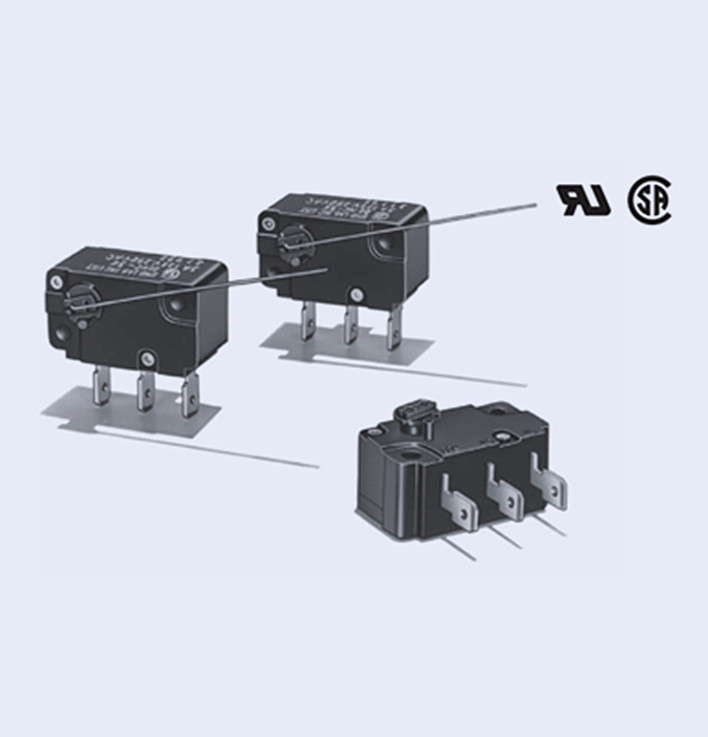

歐姆龍微動開關D2MC－5系列

高可靠性、輕轉距(0.5mN·m)的旋轉動作基本開關 0.5A額定型使用了橫桿方式的金合金接點。在微小負載領域發揮接觸可靠性。可動彈簧采用盤簧。機械壽命長達1,000萬次以上。

立即咨詢技術資料下載

旋轉	動作
方向	轉矩(OTq)

0.5A

順時針
方向
(CW)

0.5mN·m

D2MC-5E

D2MC-01E

0.75mN·m

D2MC-5F

D2MC-01F

1.00mN·m

D2MC-5H

D2MC-01H

逆時針
方向
(CCW)

0.5mN·m

D2MC-5EL

D2MC-01EL

0.75mN·m

D2MC-5FL

D2MC-01FL

1.00mN·m

D2MC-5HL

D2MC-01HL

注.本體不包含驅動擺桿。
請另行選用（CAA1M型）的驅動擺桿。

注.	上述額定值是在下面的條件下測得的數值。
	（1）環境溫度：20±2℃
	（2）環境濕度：65±5%RH
	（3）操作頻率：30次/min

注.	上述數值為初始值。
*1.	接點的閉路或開路在1ms以內。
*2.	關于試驗條件請另行查詢。

順時針方向(CW)D2MC-□□型號動作特征D2MC-5ED2MC-01ED2MC-5FD2MC-01FD2MC-5HD2MC-01H動作轉矩OTq最大回復轉矩RTq最小0.5mN ·m0.06mN ·m0.75mN· m0.09mN· m1.00mN ·m0.13mN ·m預行程PT最大過行程OT最小響應差的行程MD最小復位總行程RT最小21°17°3°5°21°17°3°5°21°17°3°5°總行程TT最小自由位置＊FP38°15°±3°*水平線逆時針方向(CCW)
D2MC-□□L

型號動作特征D2MC-5ELD2MC-01ELD2MC-5FLD2MC-01FLD2MC-5HLD2MC-01HL動作轉矩OTq最大回復轉矩RTq最小0.5mN· m0.06mN· m0.75mN ·m0.09mN ·m1.00mN ·m0.13mN ·m預行程PT最大過行程OT最小響應差的行程MD最小復位總行程RT最小21°17°3°5°21°17°3°5°21°17°3°5°總行程TT最小自由位置＊FP38°15°±3°*水平線注1. 上述外形尺寸圖中，未注公差為±0.4mm。注2. 動作特性為向A方向( )動作時的情況。
