適合應用于模擬信號開關的小型通用MOS FET繼電器,通過光絕緣實現輸入輸出間耐壓為AC5kV
觸發LED正向電流2mA(更大),耗電更省。
可用于微小模擬信號的開關。
連續負載電流2A。

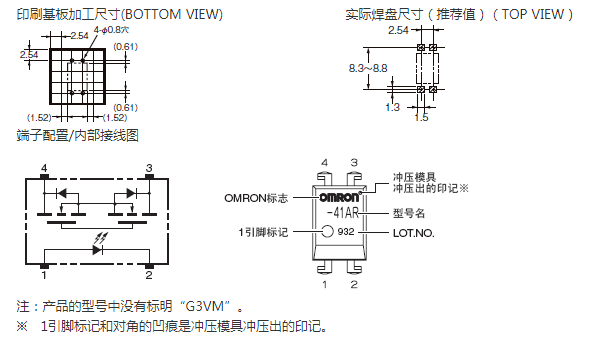

■ 種類
| 形狀 | 接點結構 | 端子種類 | 負載電壓(最大)* | 型號 | 最小包裝單位 | |
| 每桿裝數量 | 每卷裝數量 | |||||

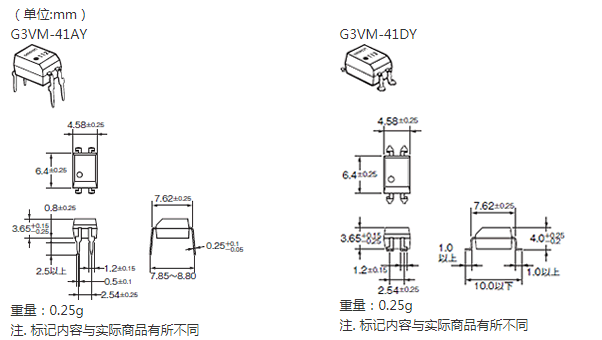

| DIP4 | 1a | 印刷基板用端子 | 20V | G3VM-41AY | 100 | — |
| 表面安裝端子 | G3VM-41DY | |||||
| G3VM-41DR(TR) | — | 1,500 | ||||
| *負載電壓(最大):表示峰值A(chǔ)C、DC. |
■絕對最大額定(Ta?=?25℃)
| 項目 | 符號 | 額定 | 單位 | 條件 | |
| 輸入側 | LED正向電流 | IF | 30 | mA | |
| 重復峰值LED正向電流 | IFP | 1 | A | 100μs脈沖、100pps | |
| 直流正向電流降低比率 | △IF/℃ | -0.3 | mA/℃ | Ta≧25℃ | |
| LED反向電壓 | VR | 5 | V | ||
| 粘合部位溫度 | TJ | 125 | ℃ | ||
| 輸出側 | 負載電壓(峰值A(chǔ)C/DC) | VOFF | 40 | V | |
| 連續負載電流(峰值A(chǔ)C/DC) | IO | 2000 | mA | ||
| 導通電流降低比率 | △ION/℃ | -20 | mA/℃ | Ta≧25℃ | |
| 脈沖導通電流 | Iop | 6 | A | t=100ms、Duty=1/10 | |
| 粘合部位溫度 | TJ | 125 | ℃ | ||
| 輸入輸出間耐壓(注1) | VI-O | 5000 | Vrms | AC持續1分鐘 | |
| 使用環境溫度 | Ta | -40~+85 | ℃ | 無結冰、無凝露 | |
| 貯藏溫度 | Tstg | -55~+125 | ℃ | 無結冰、無凝露 | |
| 焊接溫度條件 | — | 260 | ℃ | 10s | |
| (注1):?測量輸入輸出間的耐壓時,分別對LED?針腳、受光側針腳統一地施加電壓。 |
■電氣性能(Ta?=25℃)
