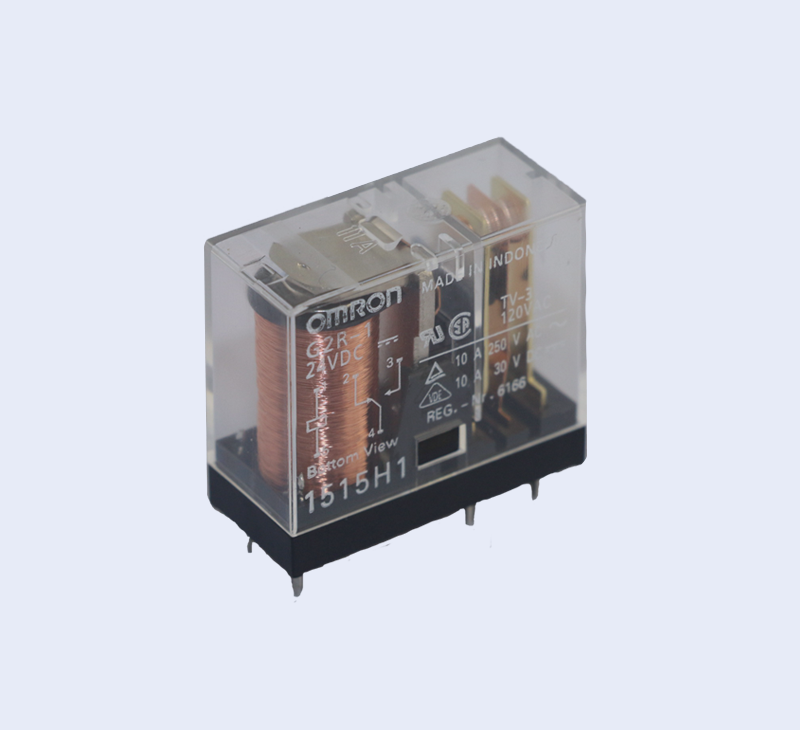

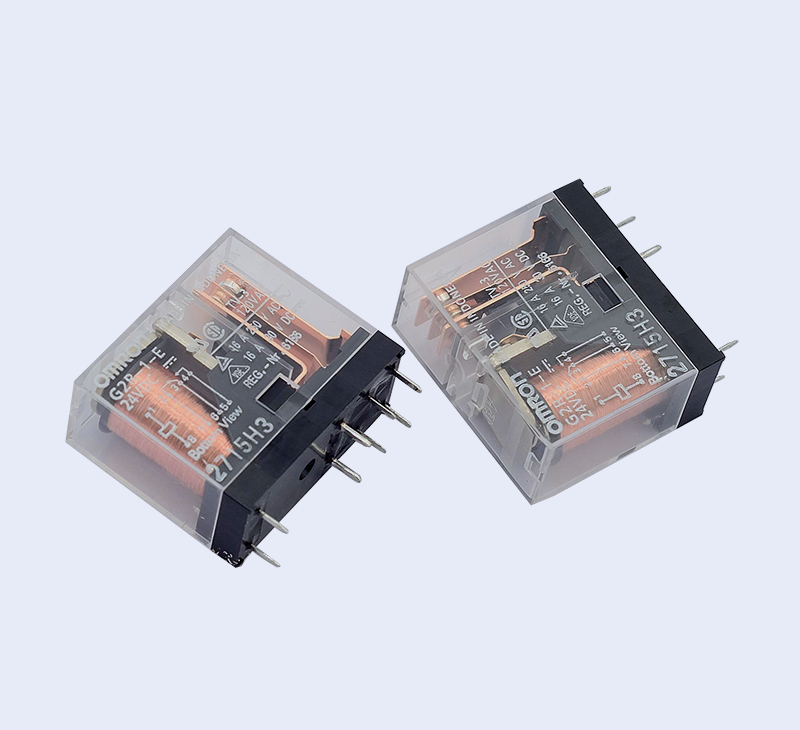

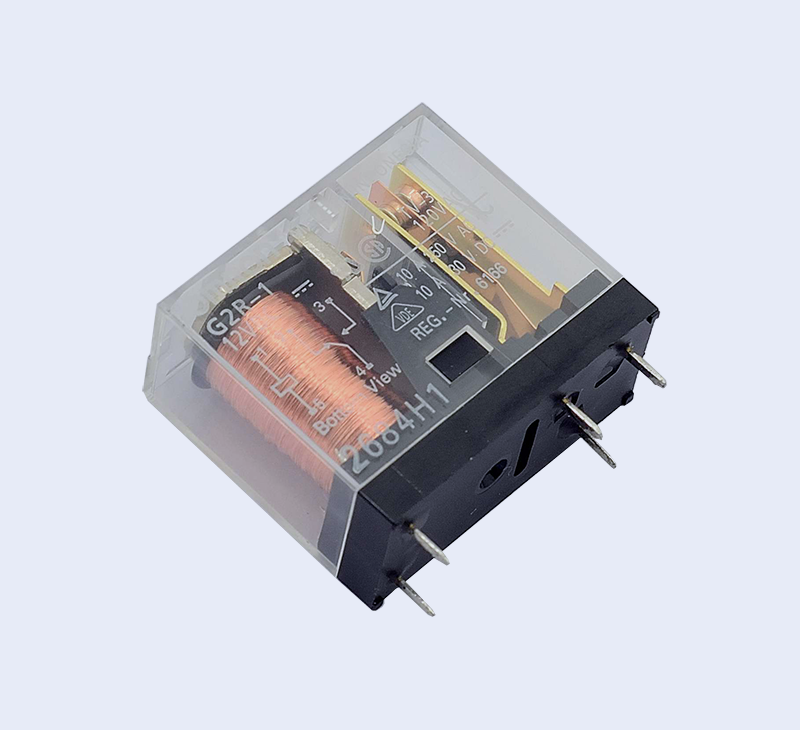

G2R歐姆龍功率繼電器

G2R 功率繼電器 歐姆龍G2R ? 1極10A、2極5A的通用型功率繼電器 ? 線圈接點間耐壓5,000V、耐沖擊電壓10,000V的安全設計 ? 操作線圈有AC、DC型
  1. 種類
  2. 額定/性能
  3. 外形尺寸
  4. 注意事項

G2R 功率繼電器

歐姆龍G2R

? 1極10A、2極5A的通用型功率繼電器

? 線圈接點間耐壓5,000V、耐沖擊電壓10,000V的安全設計

? 操作線圈有AC、DC型

印刷基板用端子型

極數
分類
保護構造
接點構成
1極 2極
型號 線圈額定電壓(V) 型號 線圈額定電壓(V)
標準型 耐助焊劑型 a接點
 G2R-1A AC12、24、100/(110) G2R-2A AC12、24、100/(110)
AC200/(220) AC200/(220)
DC5、6、12、24、48 DC5、6、12、24、48
DC100V DC100
c接點 G2R-1 AC12、24、100/(110) G2R-2 AC12、24、100/(110)
AC200/(220) AC200/(220)
DC5、6、12、24、48 DC5、6、12、24、48
DC100 DC100
塑料密封型 a接點 G2R-1A4 AC12、24、100/(110) G2R-2A4 AC12、24、100/(110)
AC200/(220) AC200/(220)
DC5、6、12、24、48 DC5、6、12、24、48
DC100 DC100
c接點 G2R-14 AC12、24、100/(110) G2R-24 AC12、24、100/(110)
AC200/(220) AC200/(220)
DC5、6、12、24、48 DC5、6、12、24、48
DC100 DC100
高靈敏度型 耐助焊劑型 a接點 G2R-1A-H DC5、6、12、24、48 G2R-2A-H DC5、6、12、24、48
c接點 G2R-1-H DC5、6、12、24、48 G2R-2-H DC5、6、12、24、48
2線組閉鎖型 a接點 G2RK-1A DC5、6、12、24 G2RK-2A DC5、6、12、24
c接點 G2RK-1 DC5、6、12、24 G2RK-2 DC5、6、12、24
雙接點型 耐助焊劑型 a接點 G2R-1AZ DC5、6、12、24、48 —
DC100
c接點 G2R-1Z DC5、6、12、24、48
DC100V
塑料密封型 a接點 G2R-1AZ4 DC5、6、12、24、48 —
DC100
c接點 G2R-1Z4 DC5、6、12、24、48
DC100
高容量型 耐助焊劑型 a接點 G2R-1A-E AC12、24、100/(110) —
AC200/(220)
DC5、6、12、24、48
DC100V
c接點 G2R-1-E AC12、24、100/(110) —
AC200/(220)
DC5、6、12、24、48
DC100
注.訂購時，請注明線圈額定電壓（V）。
例：G2R-1A AC12
此外，交付時的包裝標記及標注的電壓規格為□□□VDC。
·接線片端子(#187)
極數
分類
保護構造　
接點構成
1極
型號 線圈額定電壓(V)
標準型 閉鎖型 a接點 G2R-1A-T AC12、24、100/(110)
AC200/(220)
DC5、6、12、24、48
DC100
c接點 G2R-1-T AC12、24、100/(110)
AC200/(220)
DC5、6、12、24、48
DC100
·全波整流對應型
極數
分類
保護構造　
接點構成
1極 2極
型號 線圈額定電壓(V) 型號 線圈額定電壓(V)
標準型 耐助焊劑型 a接點 G2R-1A-Z DC5、6、12、24、48 G2R-2A-Z DC5、6、12、24、48
DC100 DC100
c接點 G2R-1-Z DC5、6、12、24、48 G2R-2-Z DC5、6、12、24、48
DC100 DC100
塑料密封型 a接點 G2R-1A4-Z DC5、6、12、24、48 G2R-2A4-Z DC5、6、12、24、48
DC100 DC100
c接點 G2R-14-Z DC5、6、12、24、48 G2R-24-Z DC5、6、12、24、48
DC100 DC100
高容量型 耐助焊劑型 a接點 G2R-1A-EZ DC5、6、12、24、48 —
DC100
c接點 G2R-1-EZ DC5、6、12、24、48
DC100
·超聲波洗凈對應型
極數
分類
保護構造　
接點構成
1極 2極
型號 線圈額定電壓(V) 型號 線圈額定電壓(V)
標準型 塑料密封型 a接點 G2R-1A4-U AC12、24、100/(110) G2R-2A4-U AC12、24、100/(110)
AC200/(220) AC200/(220)
DC5、6、12、24、48 DC5、6、12、24、48
DC100 DC100
c接點 G2R-14-U AC100/(110) G2R-24-U AC24、100/(110)
AC200/(220) AC200/(220)
DC5、6、12、24、48 DC5、6、12、24、48
DC100 DC100
注.訂購時，請注明線圈額定電壓（V）。
例：G2R-1A-T AC12
此外，交付時的包裝標記及標注的電壓規格為□□□VDC。


額定值

操作線圈

項目
分類
額定電壓(V)
額定電流(mA) 線圈電阻
(Ω) 		線圈電感(H) 動作電壓(V) 復位電壓(V) 最大容許
電壓(V) 		消耗功率(VA、W)
50Hz 60Hz 鐵片開放時 鐵片動作時
標準型
用接線片端子
塑料密封型
高容量型
 		AC 12 93 75 65 0.19 0.39 80％
以下 		30％以上 140％
(at23℃) 		約0.9
(60Hz)
24 46.5 37.5 260 0.81 1.55
100/(110) 11 9/(10.6) 4,600 13.34 26.84
200/(220) 5.5 4.5/(5.3) 20,200 51.3 102
標準型
高容量型
雙接點型
用接線片端子
塑料密封型
DC 5 106 47 0.20 0.39 70％
以下 		15％以上 170％
(at23℃) 		約0.53
6 88.2 68 0.28 0.55
12 43.6 275 1.15 2.29
24 21.8 1,100 4.27 8.55
48 11.5 4,170 13.86 27.71
100 5.3 18,860 67.2 93.2
高靈敏度型 DC 5 71.4 70 0.37 0.75 70％
以下 		15％以上 170％
(at23℃) 		約0.36
6 60 100 0.53 1.07
12 30 400 2.14 4.27
24 15 1,600 7.80 15.60
48 7.5 6,400 31.20 62.40
注1.額定電流、線圈電阻為線圈溫度+23℃時的值，公差為AC額定電流+15%、-20%、DC線圈電阻±10%。
2.AC線圈電阻、線圈電感為參考值。
3.動作特性為線圈溫度+23℃時的值。
4.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
·操作線圈/2繞組閉鎖型
項目
額定電壓(V)
置位線圈 重置線圈 線圈電感(H) 置位
電壓(V) 		重置
電壓(V) 		最大
容許
電壓
(V) 		消耗功率
額定電流(mA) 線圈電阻(Ω) 額定電流(mA) 線圈電阻(Ω) 置位線圈? 重置線圈 置位
線圈
(mW) 		重置
線圈
(mW)
鐵片開放時 鐵片動作時 鐵片開放時 鐵片動作時
DC 5 167 30 119 42 0.073 0.146 0.003 0.006 70％
以下 		70％以下 140％
(at23℃) 		約850 約600
6 138 43.5 100 60 0.104 0.208 0.005 0.009
12 70.6 170 50 240 0.42 0.83 0.018 0.036
24 34.6 694 25 960 1.74 3.43 0.079 0.148
注.1.額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值，公差±10%。
2.線圈電感的參考值。
3.動作特性指的是線圈溫度為+23℃時的值。
4.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
·開關部(接點部)

＊?此值為開關頻率在120次/min時的值。
·開關部（接點部）/塑料密封型
分類
極數
負載
項目
標準型（單接點型） 雙接點
1極 2極 1極
阻性負載
（cosφ=1） 		感性負載
（cosφ=0.4、L/R=7ms） 		阻性負載
（cosφ=1） 		感性負載
（cosφ=0.4、L/R=7ms） 		阻性負載
（cosφ=1） 		感性負載
（cosφ=0.4、L/R=7ms）?
接觸機構 單 單 雙
接點材質 Ag合金(無Cd材料)
額定負載 AC250V?8A
DC?30V?8A 		AC250V?6A
DC?30V?4A 		AC250V?4A
DC?30V?4A 		AC250V?1.5A
DC?30V?2.5A 		AC250V?5A
DC?30V?5A 		AC250V?2A
DC?30V?3A
額定通電電流 8A 4A 5A
接點電壓的最大值 AC380V、DC125V AC380V、DC125V AC380V、DC125V
接點電流的最大值 8A 4A 5A
開關容量的最大值
（參考值） 		AC2,000VA
DC240W 		AC1,500VA
DC120W

AC1,000VA
DC120W

AC375VA
DC75W 		AC1,250VA
DC150W

AC500VA
DC90W

故障率
P水準（參考值＊） 		DC5V?100mA DC5V?10mA DC5V?1mA
＊?此值為開關頻率在120次/min時的值。
·開關部（接點部）/閉鎖型
極數
負載
項目
1極 2極
阻性負載
（cosφ=1） 		感性負載
（cosφ=0.4、L/R=7ms） 		阻性負載
（cosφ=1） 		感性負載
（cosφ=0.4、L/R=7ms）
接觸機構 單 單
接點材質 Ag合金(無Cd材料)
額定負載 AC250V?5A
DC?30V?5A 		AC250V?3.5A
DC?30V?2.5A 		AC250V?3A
DC?30V?3A 		AC250V?1.5A
DC?30V?2A
額定通電電流 5A 3A
接點電壓的最大值 AC380V、DC125V AC380V、DC125V
接點電流的最大值 5A 3A
開關容量的最大值
（參考值） 		AC1,250VA
DC150W 		AC875VA
DC75W

AC750VA
DC90W

AC375VA
DC60W
故障率
P水準（參考值＊） 		DC5V?100mA DC5V?10mA
＊?此值為開關頻率在120次/min時的值。

■?性能

標準繼電器

極數
項目
1極? 2極?

接觸電阻＊1?

30mΩ以下＊1?

50mΩ以下?

動作時間＊2?

15ms以下?

復位時間＊2?

AC10ms以下?DC5ms以下?

最大開關頻率?

機械?

18,000次/h?

額定負載?

1,800次/h?

絕緣電阻＊3?

1,000MΩ以上?

耐壓 線圈與接點間
AC5,000V?50/60Hz?1min?
同極接點間
AC1,000V?50/60Hz?1min? 		線圈與接點間
AC5,000V?50/60Hz?1min?
同極接點間
AC1,000V?50/60Hz?1min?
異極接點間
AC3,000V?50/60Hz?1min?
絕緣距離 線圈與接點間 空間：8mm、沿面：8mm

振動?

耐久?

10～55～10Hz?單振幅0.75mm（雙振幅1.5mm）?

誤動作?


印刷基板用端子型
(1c接點)
G2R-1(-Z), G2R-1Z, G2R-1-H
G2R-1:Dimensions1
端子配置/內部連接圖
(Bottom View)
G2R-1:Dimensions3 		印刷基板加工尺寸
(Bottom View)
尺寸公差為±0.1mm
G2R-1:Dimensions2
(無線圈極性)

印刷基板用端子型
(1a接點)
G2R-1A(-Z), G2R-1AZ, G2R-1A-H
G2R-1:Dimensions4
端子配置/內部連接圖
(Bottom View)
G2R-1:Dimensions6 		印刷基板加工尺寸
(Bottom View)
尺寸公差為±0.1mm
G2R-1:Dimensions5
(無線圈極性)
印刷基板用端子型
1c接點
G2R-14(-Z)(-U), G2R-1Z4
G2R-1:Dimensions7
端子配置/內部連接圖
(Bottom View)
G2R-1:Dimensions9 		印刷基板加工尺寸
(Bottom View)
尺寸公差為±0.1mm
G2R-1:Dimensions8
1a接點

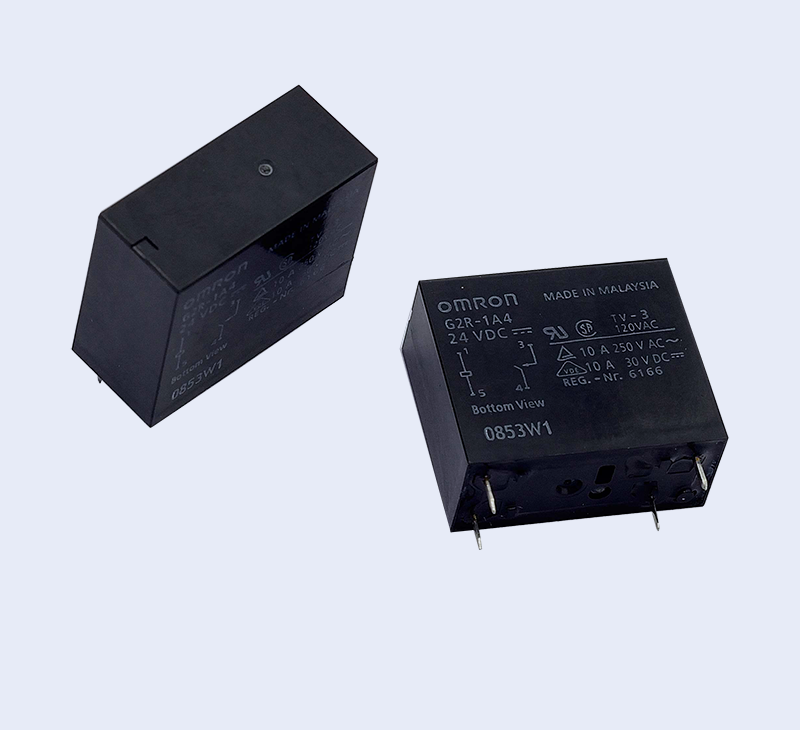

G2R-1A4(-Z)(-U), G2R-1AZ4
G2R-1:Dimensions10
端子配置/內部連接圖
(Bottom View)
G2R-1:Dimensions12 		印刷基板加工尺寸
(Bottom View)
尺寸公差為±0.1mm
G2R-1:Dimensions11
(無線圈極性)

2繞組閉鎖型
SPDT 繼電器
G2RK-1
G2R-1:Dimensions21
端子配置/內部連接圖
(Bottom View)
G2R-1:Dimensions23
(請?jiān)诖_認線圈性后正確配線) 		印刷基板加工尺寸
(Bottom View)
尺寸公差為±0.1mm
G2R-1:Dimensions22
(請?jiān)诖_認線圈性后正確配線)

2繞組閉鎖型
SPST-NO 繼電器
G2RK-1A
G2R-1:Dimensions24
端子配置/內部連接圖
(Bottom View)
G2R-1:Dimensions26 		印刷基板加工尺寸
(Bottom View)
尺寸公差為±0.1mm
G2R-1:Dimensions25
(請?jiān)诖_認線圈性后正確配線)

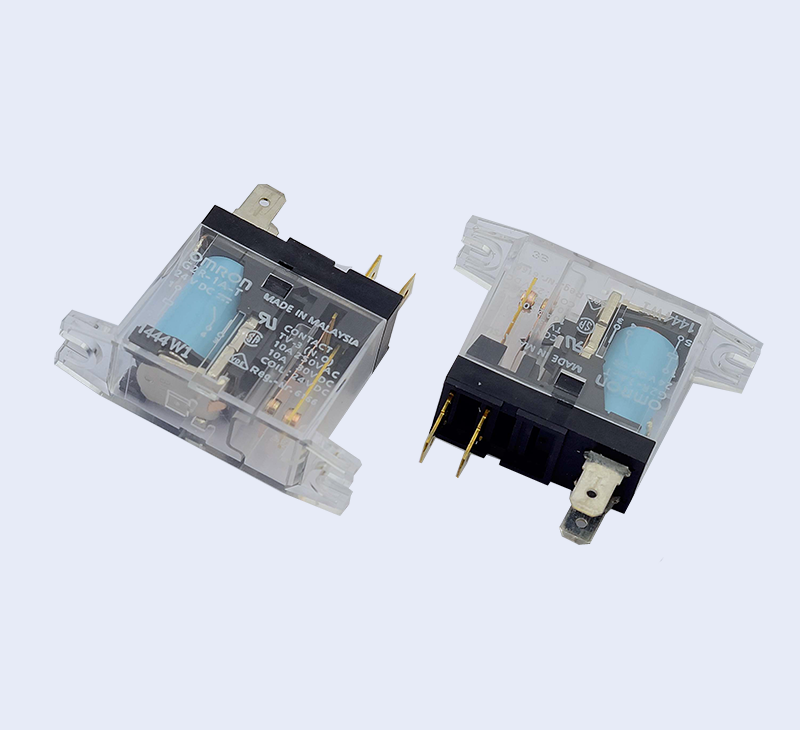

接線片端子型
c接點
G2R-1-T
G2R-1:Dimensions15
端子配置/內部連接圖
(Bottom View)
G2R-1:Dimensions17
(無線圈極性) 		安裝孔加工尺寸
尺寸公差: ±0.1
G2R-1:Dimensions16
SPST-NO 繼電器
G2R-1A-T
G2R-1:Dimensions18
端子配置/內部連接圖
(Bottom View)
G2R-1:Dimensions20
（無線圈極性） 		安裝孔加工尺寸)
G2R-1:Dimensions19
注.接線片端子的商品編號為187
?

帶插拔式端子繼電器
SPDT 繼電器
G2R-1-S, G2R-1-SD, G2R-1-SN, G2R-1-SND, G2R-1-SNI, G2R-1-SNDI
G2R-13-S, G2R-13-SD, G2R-13-SN, G2R-13-SND
G2R-1:Dimensions13
端子配置/內部連接圖
(Bottom View)
G2R-1:Dimensions14
(請?jiān)诖_認線圈性后正確配線)
(Except G2R-1-S, G2R-13-S)
