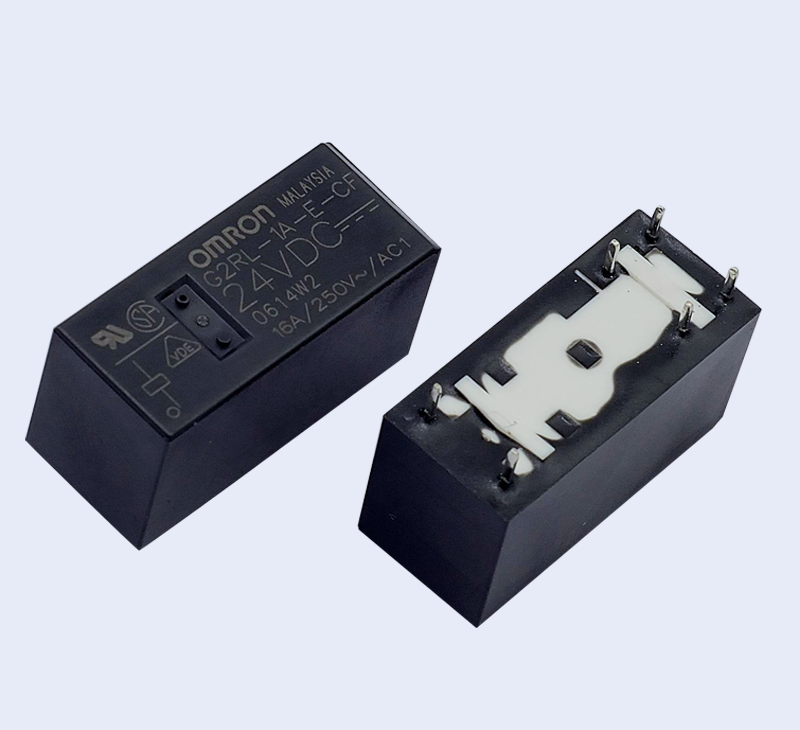

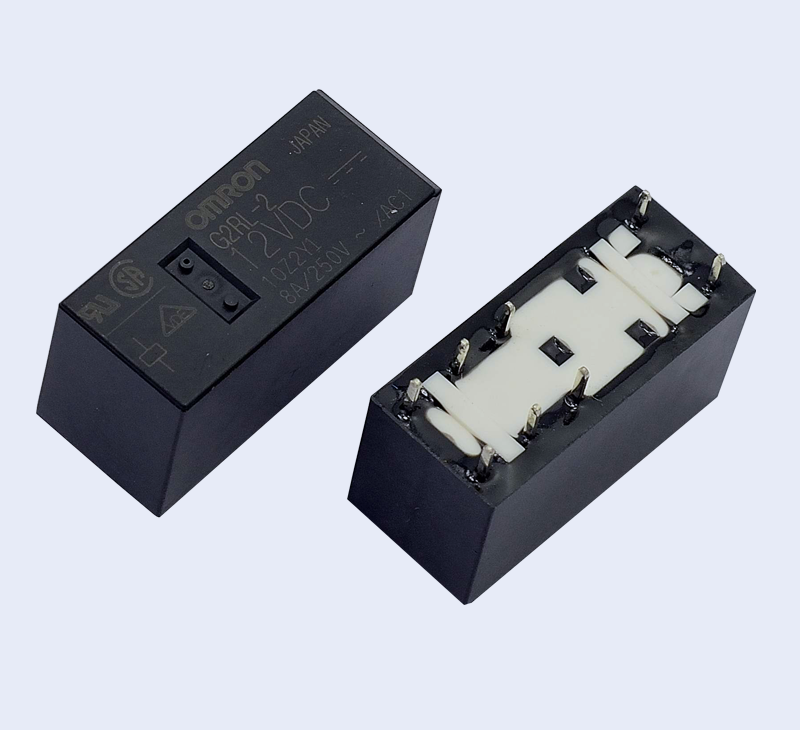

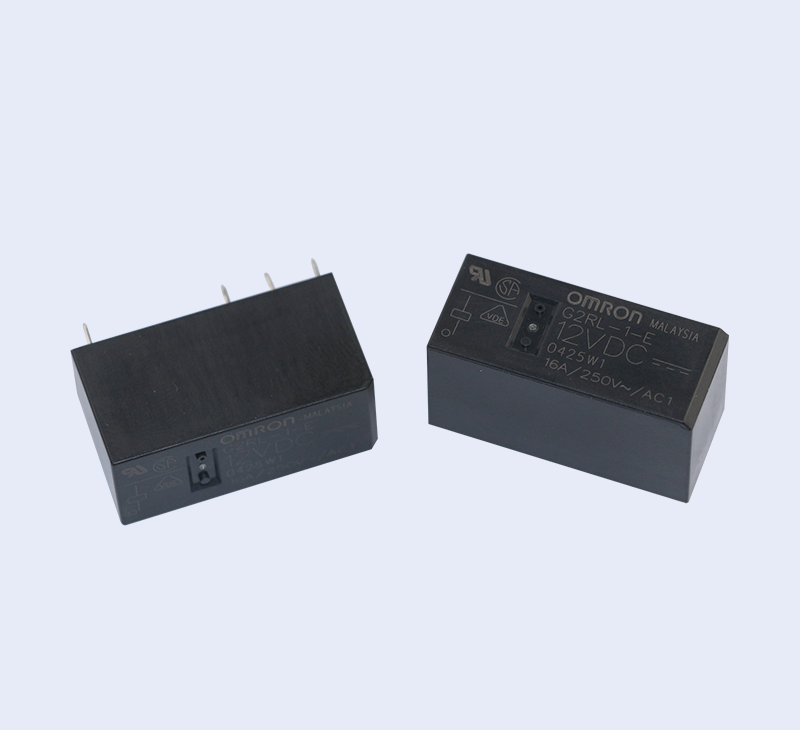

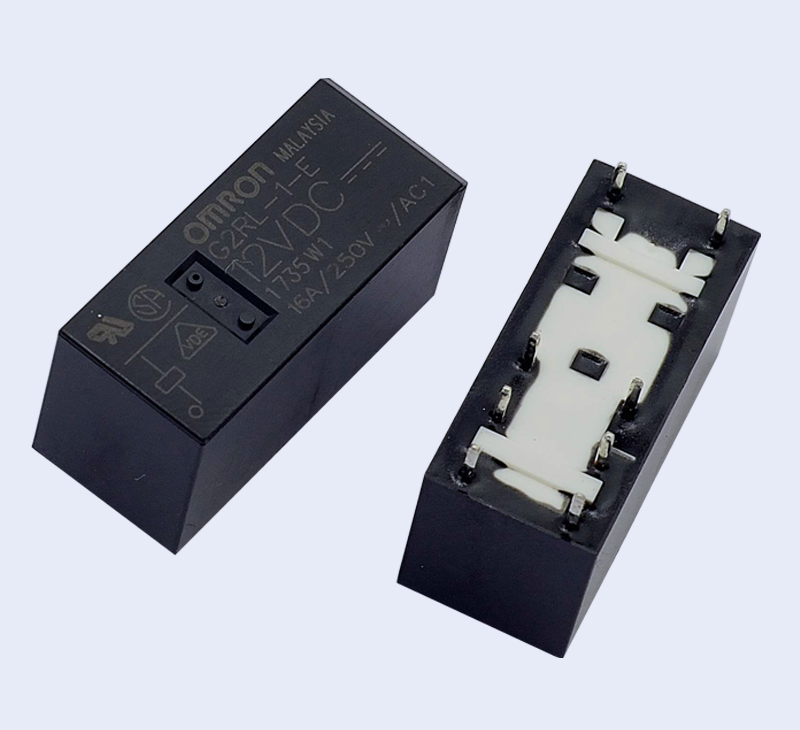

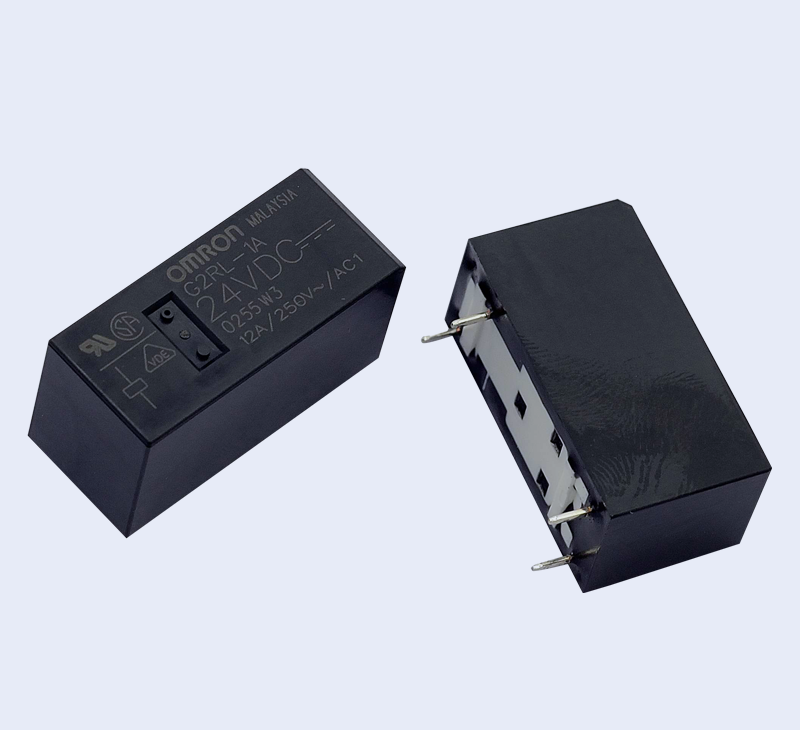

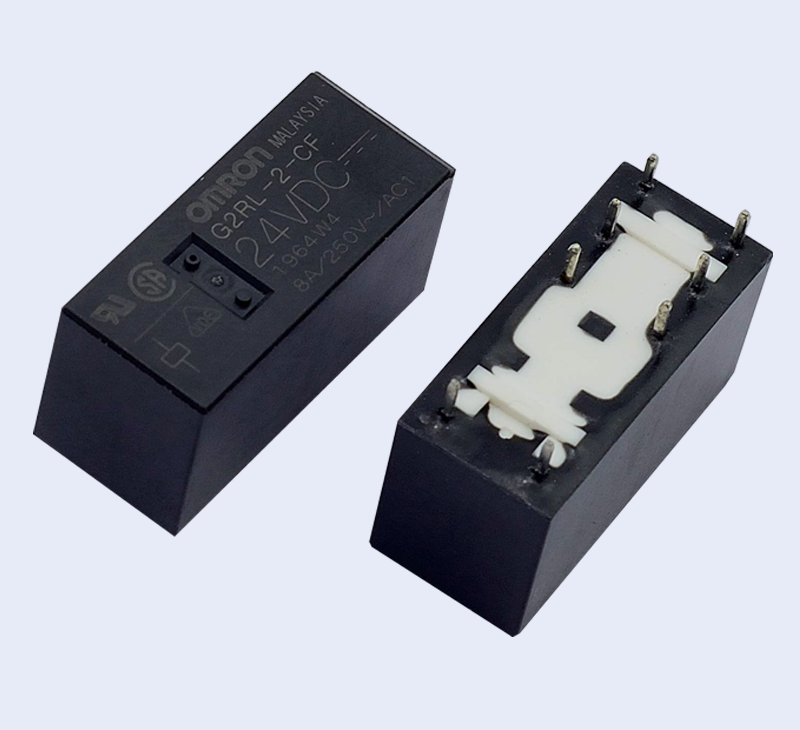

G2RL 功率繼電器
可用于小型設備內置的高度僅15.7mm的低背功率繼電器
? 提供1極、2極、高容量型等多樣型號選擇。
? 消耗功率400mW的高靈敏度。
? 線圈與接點間的絕緣距離8mm以上。
? 耐沖擊電壓10kV的高絕緣性能。
? 可滿足使用環境溫度85℃的性能要求。
? 產品標準獲得VDE規格認證。
極數
接點構成
分類
保護構造
1極
2極
最小包裝單位
1a
1c
2a
2c
型號
線圈額定 電壓(V)
型號
線圈額定 電壓(V)
型號
線圈額定 電壓(V)
型號
線圈額定 電壓(V)
標準型
耐焊劑型
G2RL-1A
DC 5
G2RL-1
DC 5
G2RL-2A
DC 5
G2RL-2
DC 5
20個/桿裝
DC 12
DC 12
DC 12
DC 12
DC 24
DC 24
DC 24
DC 24
DC 48
DC 48
DC 48
DC 48
高容量型
G2RL-1A-E
DC 5
G2RL-1-E
DC 5
-
DC 5
-
DC 5
DC 12
DC 12
DC 12
DC 12
DC 24
DC 24
DC 24
DC 24
DC 48
DC 48
DC 48
DC 48
額定值
| ●?操作線圈 |
|
額定電流 (mA) |
線圈電阻 ( Ω) |
動作電壓 (V) |
復位電壓 (V) |
最大容許電壓 (V) |
消耗功率 (mW) |
|||
|---|---|---|---|---|---|---|---|---|---|
| DC | 5 | 80.0 | 62.5 |
70％ 以下 |
10％以上 |
130％ （85℃） |
約400 | ||
| 12 | 33.33 | 360 | |||||||
| 24 | 16.7 | 1,440 | |||||||
| 48 | 8.96 | 5,358 | 約430 | ||||||
| 注.1.額定電流和線圈電阻的值為線圈溫度在＋23℃時的值，并有±10％的公差。 |
| 注.2.動作特性為線圈溫度在＋23℃時的值。 |
| 注.3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 |
| ●?開關部（接點部） |
|
標準型（阻性負載） | 高容量型（阻性負載） | ||||||||
| G2RL-1A | G2RL-1 | G2RL-2A | G2RL-2 | G2RL-1A-E | G2RL-1-E | |||||
| 接觸結構 | 單 | |||||||||
| 接點材質 | Ag合金（無Cd材質） | |||||||||
| 額定負載 | AC?250V?12A | AC?250V?8A | AC?250V?16A | |||||||
| 額定通電電流 | 12A | 8A | 16A | |||||||
| 接點電壓的最大值 | AC?440V、DC?300V | |||||||||
| 接點電流的最大值 | 12A | 8A | 16A | |||||||
| 故障率?P水準（參考值＊） | DC?24V?40mA | |||||||||
*此值為開關頻率120次/分鐘時的值。
■?性能
|
標準型 | 高容量型 | ||||||
| 1極 | 2極 | 1極 | ||||||
| 接觸電阻＊1 | 100mΩ以下 | |||||||
| 動作時間 | 15ms以下 | |||||||
| 復位時間 | 5ms以下 | |||||||
|
最大開 關頻率 |
機械 | 18,000次/h | ||||||
| 額定負載 | 1,800次/h | |||||||
| 絕緣電阻＊2 | 1,000MΩ 以上 | |||||||
| 耐壓 | 線圈和接點之間 | AC?5,000V?50/60?Hz?1min | ||||||
| 同極接點之間 | AC?1,000V?50/60?Hz?1min | |||||||
| 異極接點之間 | - | AC?2,500V?50/60?Hz?1min | - | |||||
| 耐沖擊電壓 | 10kV?(1.2×50μs) | |||||||
| 振動 | 耐久 | 10～55～10Hz?單振幅0.75mm（雙振幅1.5mm） | ||||||
| 誤動作 | 10～55～10Hz?單振幅0.75mm（雙振幅1.5mm） | |||||||
| 沖擊 | 耐久 | 1,000m/s2 | ||||||
| 誤動作 | 勵磁:100m/s2、無勵磁:100m/s2 | |||||||
| 壽命 | 機械 | 2,000萬次以上（開關頻率18,000次/h） | ||||||
|
電氣＊3 （阻性負載） |
G2RL-1A：AC250V?12A?10萬次 G2RL-1?：AC250V?12A?5萬次 |
G2RL-2A：AC250V?8A?10萬次 G2RL-2?：AC250V8A?5萬次 |
G2RL-1A-E：AC250V?16A?5萬次 G2RL-1-E?：AC250V?16A?3萬次 |
|||||
| 使用環境溫度 | -40～+85℃（無結冰、無凝露） | |||||||
| 使用環境濕度 | 5～85%RH | |||||||
| 重量 | 約12g | |||||||
注.?上述為初始值。
＊1.?測量條件：根據壓降法，在DC?5V?1A的條件下測量。
＊2.?測量條件：使用DC?500V兆歐表，測量位置與測耐壓位置相同。
＊3.?開關頻率1,800次/小時。
|
(単位:mm)
G2RL-1A |
|
印刷基板加工尺寸（BOTTOM VIEW）
|
端子配置/內部接線圖（BOTTOM VIEW）
|
|
|
 |
|
印刷基板加工尺寸（BOTTOM VIEW）
|
端子配置/內部接線圖（BOTTOM VIEW）
|
