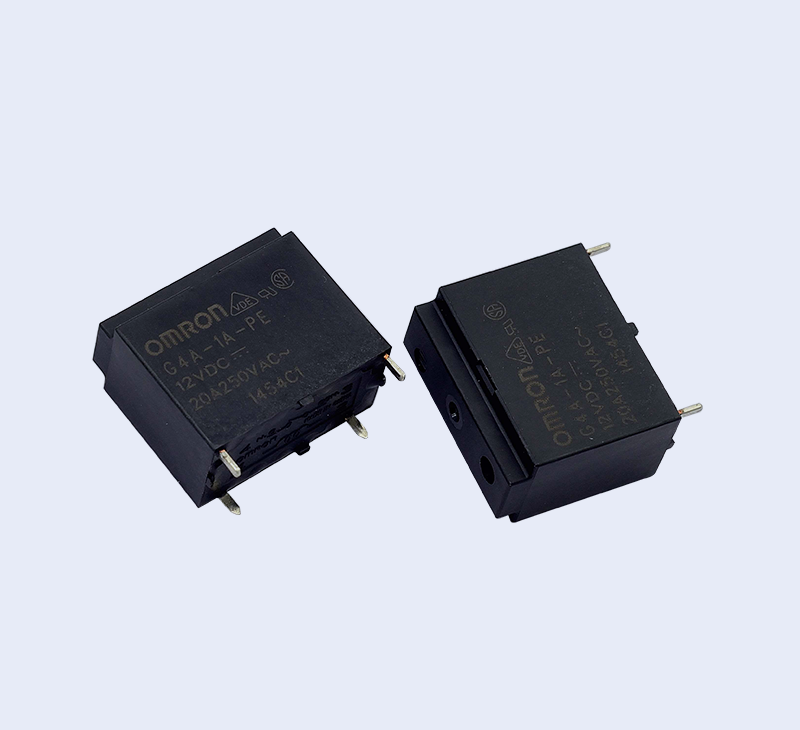

G4A 功率繼電器
實現通電80A、通電、切斷20A的1極小型功率繼電器
? 實現通電80A、通電、切斷20A的電機負載開閉。小型卻可以實現高容量開閉、高耐久性。
? 符合UL、CSA空調規格，確保絕緣距離。
? 采用抗干擾性強的高絕緣構造。
? 標準品采用耐焊劑構造。
接線片端子、印刷基板端子兩用型
接點構成
負載接點端子
線圈端子
型號
線圈額定電壓(V)
最小包裝單位
1a
#250
印刷基板用端子
G4A-1A-E
DC12
50個/托盤
DC24
● 印刷基板端子用端子型
接點構成
負載接點端子
線圈端子
型號
線圈額定電壓(V)
最小包裝單位
1a
印刷基板用端子
印刷基板用端子
G4A-1A-PE
DC12
50個/托盤
DC24
| ?額定值 |
|
●操作線圈 |
|
額定電流 (mA) |
線圈電阻 ( Ω) |
電感（H） |
動作電壓 (V) |
復位電壓 (V) |
最大容許電壓 (V) |
消耗功率 (W) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
鐵片 開放時 |
鐵片 動作時 |
||||||||||
| DC | 12 | 75 | 160 | 0.8 | 1.1 |
70％ 以下 |
10％以上 |
160％ （at23℃） |
0.9 | ||
| 24 | 37.5 | 640 | 3.5 | 4.8 | |||||||
| 注.1.額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值，公差±10%。 |
| 2.電感各參考值 |
| 3.動作特性指的是線圈溫度為+23℃時的值。 |
| 4.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 |
| ●開關部（接點部） |
| 接觸機構 | 單 |
|---|---|
| 接點材質 | Ag合金（無Cd材料） |
| 額定通電電流 | 20A |
| 接點電壓的最大值 | AC250V |
| 接點電流的最大值 | 20A |
|
開關容量 的最大值(參考值) |
5,000VA |
| 馬達額定值 |
| 負載條件 | 開關頻率 | 電氣壽命 |
|---|---|---|
|
AC250V 實現80A、0.3s cosφ=0.7 切斷20A cosφ=0.9 |
ON：1.5s OFF：1.5s |
20萬次 |
| 變頻器額定值 |
| 負載條件 | 開關頻率 | 電氣壽命 |
|---|---|---|
|
AC100V 實現200A （峰值） 切斷20A |
ON：3s OFF：5s |
3萬次 |
| 負載壽命（參考值） |
| 負載條件 | 開關頻率 | 電氣壽命 |
|---|---|---|
|
AC250V 實現80A 切斷80A cosφ=0.7 |
ON：1.5s OFF：99s |
1,500次 |
| ■?性能 |
| 接觸電阻＊1 | 100mΩ以下 | |
|---|---|---|
| 動作時間 | 20ms以下 | |
| 復位時間 | 10ms以下 | |
|
最大開關 頻率 |
機械 | 18,000次/h |
| 絕緣電阻＊2 |
1,000MΩ以上 （DC500V兆歐表） |
|
| 耐壓 | 線圈與接點間 | AC4,500V?50/60Hz?1min |
| 同極接點間 | AC1,000V?50/60Hz?1min | |
| 耐沖擊電壓 |
線圈與 接點間 |
8.5kV?1.2×50 |
| 絕緣距離 |
線圈與 接點間 |
空間：3.2mm、 沿面：6.4mm |
| 振動 | 耐久 |
10～55～10Hz 單振幅0.75mm(雙振幅1.5mm) |
| 誤動作 |
10～55～10Hz 單振幅0.75mm(雙振幅1.5mm) |
|
| 沖擊 | 耐久 | 1,000m/s2 |
| 誤動作 | 200m/s2 | |
| 壽命 | 機械 |
200萬次以上 （開關頻率18,000次/h） |
| 馬達負載 |
20萬次以上 （開關頻率1.5sON、1.5sOFF） |
|
| 變頻器負載 |
3萬次以上 （開關頻率3sON、5sOFF） |
|
|
故障率?P水準 （參考值?＊3） |
DC5V?100mA | |
| 使用環境溫度 |
-20～+60℃ （無結冰、無凝露） |
|
| 使用環境濕度 | 5～85％RH | |
| 重量 | 約23g | |
| 注.上述值為初始值。 | |
| *1.測量條件：根據電壓下降法，在DC5V?1A的?條件下。 | |
| *2.測量條件：用DC500V兆歐表測量，位置與?測量耐壓時相同。 | |
|
*3.此值為開關頻率在120次/min時的值。 |
|
#250 接線片端子、印刷基板端子兩用型 G4A-1A-E
|
|
|
安裝孔加工尺寸 (BOTTOM VIEW)  |
|
|
端子配置/內部連接圖 (Top View) (Bottom View)
|
|
|
|
|
|

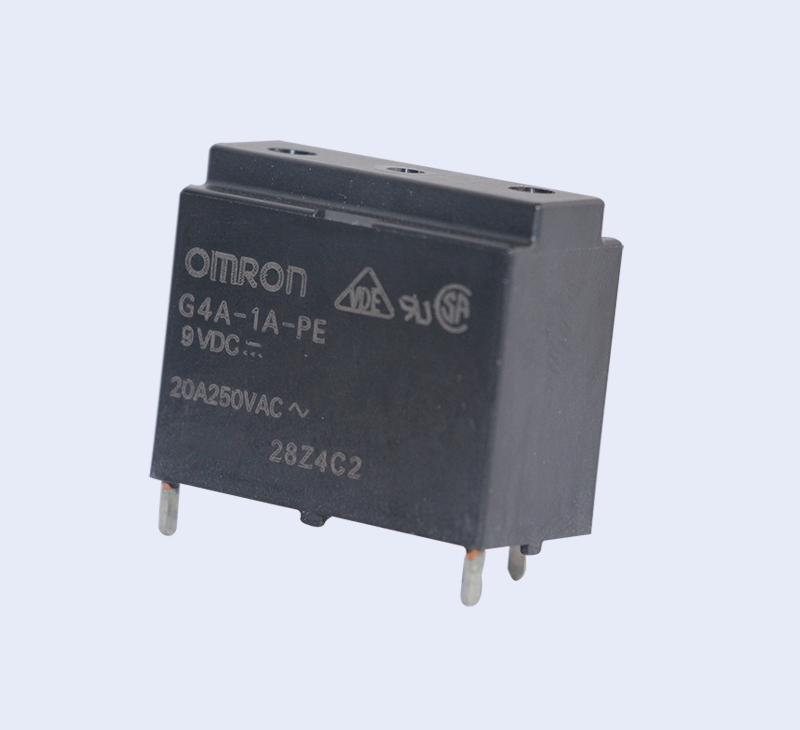

印刷基板端子 G4A-1A-PE
|
|
|
安裝孔加工尺寸 (BOTTOM VIEW)
|
|
|
端子配置/內部連接圖 (BOTTOM VIEW)
|
|
