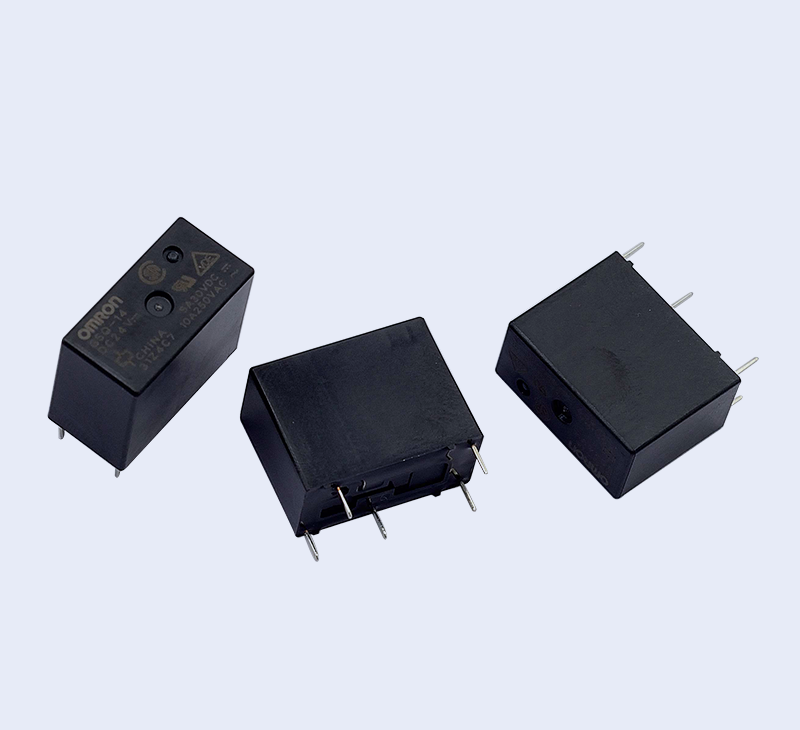

G5Q歐姆龍功率繼電器

G5Q 功率繼電器1極10A開關容量的小型功率繼電器

G5Q 功率繼電器

1極10A開關容量的小型功率繼電器

小型1a/1c接點繼電器

具有高開關性能,適用于各種負載。

可確保8kV耐沖擊電壓(線圈-接點間)的小型產品。

分類
保護構造
接點結構
標準型

最小包裝單位

耐助焊劑型 塑料密封型
型號 線圈額定電壓(V) 型號 線圈額定電壓(V)
1a G5Q-1A DC 5 G5Q-1A4 DC 5 40個/桿裝
DC 9 DC 9
DC12 DC12
DC24 DC24
1c G5Q-1 DC 5 G5Q-14 DC 5
DC 9 DC 9
DC12 DC12
DC24 DC24
注.訂購時,請注明線圈額定電壓(V)。
例:G5Q-1A DC5
此外,交付時的包裝標記及標注的電壓規格為□□VDC。


額定值
操作線圈
項目

額定電壓(V)

接點結構

額定電流
(mA)
線圈電阻
(Ω)
動作電壓
(V)
復位電壓
(V)
最大容許電壓
(V)
消耗功率
(mW)
1a DC 5 40 125 75%以下 5%以上 190%
(23℃時)
約200
9 22.2 405
12 16.7 720
24 8.3 2880
1c 5 80 63 約400
9 44.4 202
12 33.3 360
24 16.7 1440
注1.?額定電壓、線圈電阻為線圈溫度+23℃時的值,公差±10%。
注2.?動作特性為線圈溫度為+23℃時的值。
注3.?最大容許電壓為繼電器線圈能夠施加的電壓最大值。
開關部(接點部)
負載
項目
?
電阻負載
1a 1c
接觸結構
接點材質 Ag合金(無Cd材料)
接定負載 AC125V?10A AC125V?10A(N.O.)?AC125V?3A(N.C.)
AC125V?3A AC125V?3A(N.O.)?AC250V?3A(N.C.)
AC250V?3A AC250V?3A(N.O.)?DC?30V?3A(N.C.)
DC?30V?5A DC?30V?5A(N.O.)
額定通電電流 10A(N.O.)/3A(N.C.)
接點電壓最大值 AC277V、?DC30V
接點電流最大值 AC:10A(N.O.)/3A(N.C.)
DC:5A(N.O.)/3A(N.C.)
■?性能
項目????????????????????????????????????????種類 標準型
接觸電阻?*1 100mΩ以下
動作時間 10ms以下
復位時間 5ms以下
絕緣電阻?*2 1,000MΩ以上
耐壓 線圈和接點之間 AC4,000V?50/60Hz?1min
同極接點之間 AC1,000V?50/60Hz?1min
絕緣距離 線圈與接點間 空間:3.2mm、沿面:6.4mm
耐沖擊電壓 8kV(1.2×50μs)
(線圈和接點之間)
振動 耐久 10~55~10Hz?單振幅0.75mm(雙振幅1.5mm)
誤動作 10~55~10Hz?單振幅0.75mm(雙振幅1.5mm)
沖擊 耐久 1000m/s2
誤動作 100m/s2
壽命 機械 1,000萬次以上(開關頻率18,000次/h)
電氣 ·N.O.側接點
AC125V?10A?電阻負載?5萬次以上(開關頻率?1秒ON-3秒OFF)
AC125V?3A?電阻負載?20萬次以上(開關頻率?1秒ON-1秒OFF)
AC250V?3A?電阻負載?10萬次以上(開關頻率?1秒ON-1秒OFF)
DC?30V?5A?電阻負載?10萬次以上(開關頻率?1秒ON-1秒OFF)
·N.C.側接點
AC125V?3A?電阻負載?20萬次以上(開關頻率?1秒ON-1秒OFF)
AC250V?3A?電阻負載?10萬次以上(開關頻率?1秒ON-1秒OFF)
DC?30V?3A?電阻負載?10萬次以上(開關頻率?1秒ON-1秒OFF)
故障率?P水準(參考值?*3) DC5V?10mA
使用環境溫度 -40~105℃(無結冰、無凝露)
使用環境濕度 5~85%RH
重量 約6.5g

?

注.上述值為初始值。
*1.測量條件:根據電壓下降法,在DC5V?1A的條件下。
*2.測量條件:用DC500V兆歐表測量,位置與測量耐壓時相同。
*3.此值為開關頻率120次/min時的值。

外形尺寸

(單位: mm)

G5Q-1A(4)(-EU)(-HA)

  • Dimensions: G5Q-1A, G5Q-1A4, G5Q-1A-EU (-HA), G5Q-1A4-EU

    ? 平均值

  • 印刷基板加工尺寸(BOTTOM VIEW)

    公差: ±0.1 mm

    PCB Mounting Holes
    端子配置/內部連接圖
    (BOTTOM VIEW)
    Terminal Arrangement / Internal Connections

    無線圈極性

G5Q-1(4)(-EU)(-HA)(-PW)

  • Dimensions: G5Q-1A, G5Q-1A4, G5Q-1A-EU (-HA), G5Q-1A4-EU

    ? 平均值

  • 印刷基板加工尺寸(BOTTOM VIEW)

    公差: ±0.1 mm

    PCB Mounting Holes
    端子配置/內部連接圖
    (BOTTOM VIEW)
    Terminal Arrangement / Internal Connections

    (無線圈極性)
