以下是由鼎悅電子介紹歐姆龍繼電器G5LE-14系列繼電器特點：
5腳 一常開 和 一常閉
線圈的工作電壓根據(jù)型號的不同分別為為直流5V 12V 24V 三種
觸點負載：10A/250VAC
封裝建議：公共端焊盤孔直徑1.5mm 其他4個焊盤孔直徑1.3mm
繼電器尺寸:實際測量 長=21.6mm 寬15.5mm 高18.1mm
附件說明：OMRON G5LE 是該系列繼電器的封裝 99se格式的，把繼電器插在pcb板子上是可以立住的，焊盤不緊也不松，方便直插件焊接。
繼電器采用的是G5LE-14-12VDC MCU 用的STC8F2K16S4 這款芯片，這款芯片16K的ROM已經(jīng)很大了（無需用64K那款，16K足以，而且價格也便宜）其中S1連MCU的管腳，注意次管腳要設置為IO口推挽輸出，CLOSE是常閉觸點 OPEN是常開觸點 COM是公共端 Q3的基級用2K下拉是為了保證系統(tǒng)上電時候，繼電器是不動作的（系統(tǒng)上電，stc管腳默認是準雙向口的弱上拉，2k可以把io拉低），上電后，先把S1管腳置0，再設置為IO口推挽輸出，這樣的順序可以保證繼電器不動作。之后想讓繼電器動作就S1=1,不動作就S1=0即可。

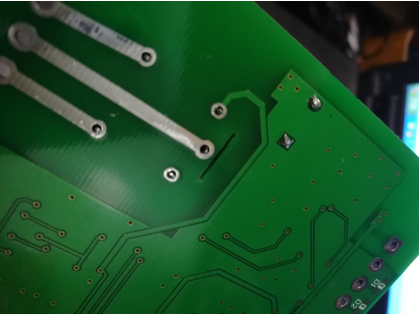

見下圖，繼電器輸出端都鍍錫處理，這樣支持更大的電流:
