在日常生活中點鈔機，人們也很經常會見到，但是卻對它內部結構并不了解，點鈔機中必不可少的組成之一就是光電傳感器。你們知道嗎？點鈔機的計數器采用非接觸式紅外光電檢測技術，具有結構簡單、精度高和響應速度快等優點。

                                                                          點鈔機

                                                                       Z4D-C01

點鈔機的計數器采用兩組紅外光電傳感器。每一個傳感器由一個紅外發光二極管和一個接收紅外光的光敏三極管組成，兩者之間留有適當距離。

當無鈔票通過時，接收管受光照而導通，輸出為0。當有鈔票通過瞬間，擋住紅外光，接收管光通量不足，輸出為1。鈔票通過后，接收管又接收到紅外光導通。這樣就在該部分電路輸出端產生一個脈沖信號，這些信號經后續電路整形放大后輸入單片機，單片機驅動執行電機，并相應完成計數和顯示。點鈔機之所以采用兩組光電傳感器，是為了檢測紙幣的完整性，避免殘幣被計入。

通過光電傳感器來檢測鈔票的計數情況進而實現鈔票數目的累計，最后用液晶及外部顯示部分直觀地將鈔票數顯示給用戶，并且在出現異常時可自動向用戶報警。

下面給大家介紹歐姆龍Z4D位移傳感器在點鈔機上的應用：

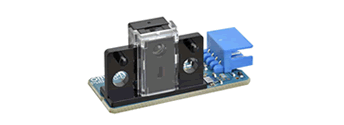

Z4D-C01 微型變位傳感器

應用領域：
