鐵氧體磁珠濾波器選型

2017-10-24

產品型號：CBG-普通型、CBH-低頻高阻型、CBW-大電流型

阻抗范圍：0(ohm)——3000(ohm)

規格尺寸： 100505（0402）、160808（0603）、201209（0805）
321609（1206）、321611（1206）、322513（1210）
451616（1806）、453215（1812）

阻抗誤差：M（±20%）

產品品牌：風華

產品描述：

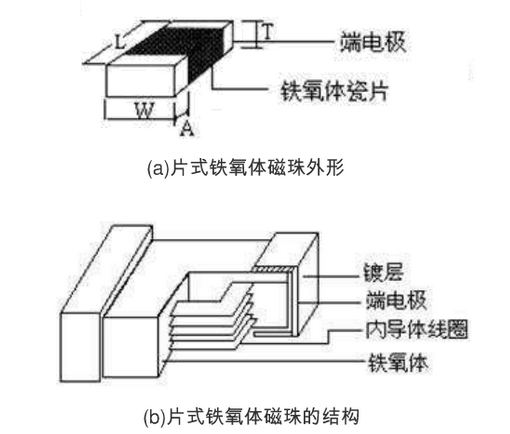

片式磁珠型號：CBG-普通型、CBH-低頻高阻型、CBW-大電流型；

磁珠的全稱為鐵氧體磁珠濾波器，是一種抗干擾元件，濾除高頻噪聲。

磁珠有很高的電阻率和磁導率，它等效于電阻和電感串聯，但電阻值和電感值都隨頻率變化。

在高頻時呈現阻性，所以能在相當寬的頻率范圍內保持較高的阻抗，從而提高調頻濾波效果。

磁珠的電路符號就是電感，但是型號上可以看出使用的是磁珠。在電路功能上，磁珠和電感是原理相同的，只是頻率特性不同而已。

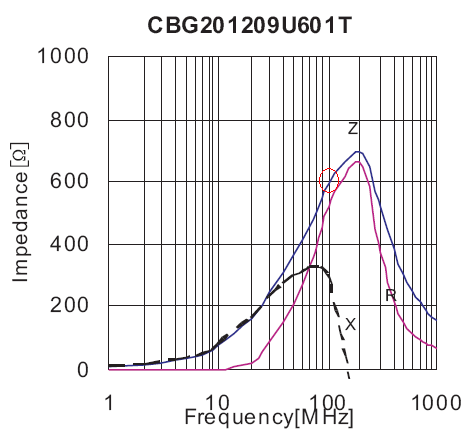

磁珠的單位是歐姆，而不是亨特，因為磁珠的單位是按照它在某一頻率產生的阻抗來標稱的，阻抗的單位也是歐姆。磁珠的數據表上一般會提供頻率和阻抗的特性曲線圖，一般以100MHz為標準，比如600R@100MHz，意思就是在100MHz頻率的時候磁珠的阻抗相當于600歐姆。
